Модулятор HDMI в DVB-T

23.03.2015 Автор: Щукин Андрей

Вновь компания Dr.HD радует нас новинкой, аналогов которой я еще не видел. Вам все еще звонят клиенты из числа старых подписчиков НТВ-Плюс или Триколор ТВ, с вопросом: "А с новым ресивером, я смогу смотреть передачи на телевизоре в другой комнате? Нет?! Но ведь со старым мог!". Если да, то Вы, наверняка, порадуетесь RF-модулятору HD в DVB-T!



RF-модуляторы

Не так давно все спутниковые, эфирные и кабельные ресиверы, видеомагнитофоны и другая техника, имели в себе встроенный RF-модулятор. Сделано это было для того, что бы можно было их соединить со старыми моделями телевизоров, у которых был только один вход – антенный (RF). Принцип работы устройства прост: принимаемый видео и аудио сигнал с низкой частотой модулируется (преобразуется) в кабельную частоту, и передается потом по обычному коаксиальному кабелю. Затем, его легко можно «поймать» на одном из дециметровых каналов.

Благодаря такому модулятору Вы легко могли смотреть каналы, принимаемые ресивером не только на одном телевизоре, но и на других телевизорах.

Чуть позже RF-модуляторы стали делать как отдельные устройства.



Передача HD сигнала по телевизионной сети

Однако в HD ресиверах встроенного RF-модуляторов нет, технологии другие. Не будем вдаваться в технические подробности, просто скажем, что модулятор HD сигнала в кабельную частоту стоит совсем других денег. Смысл его установки в обычный абонентский приемник или, например, плеер, пропал, ибо стоимость устройства возрастет из-за этого многократно.

С приходом цифрового эфирного телевидения ситуация немного изменилась, т.к. цифровой HD сигнал модулировать в цифровой эфирный проще.

Однако, и тут ценники, сильно кусаются.

Но, все же, есть клиенты и на такое оборудование. Есть различные объекты, и всевозможные ситуации, когда инсталляторам просто необходимо передать сигнал с HDMI именно на эфирных DVB-T частотах. К тому же, сейчас HDMI разъемом (стандартным, мини или микро) оснащена практически вся техника: планшеты, компьютеры, фотоаппараты, камеры, ресиверы, игровые консоли, медиаплеер, DVD и Bly-Ray и т.д., а это еще дает еще больше простора для полета фантазии!

Кто сталкивался с подобной задачей, наверняка, заинтересуются HDMI - DVB-T модулятором Dr.HD, а для тех, кто еще не совсем понял назначение данного устройства, мы объясним все более детально.



Возможные варианты применения HDMI DVB-T модулятора Dr.HD MR 124 HD

  • В офисах, банках и на предприятиях с помощью этого модулятора легко можно добавить в эфирную сеть информационный телеканал компании, спутниковый канал с финансовыми новостями, биржевыми сводками, транслировать обращение руководства и т.п. Представьте, офис компании на несколько помещений, или большое многоэтажное офисное здание, или даже несколько рядом стоящих зданий. И везде, на всех телевизорах, помимо прочего, на одной из дециметровых частот можно смотреть этот канал!
  • В магазинах и торговых залах, с помощью этого модулятора не сложно вывести картинку отличного качества с HD-источника на витрину с десятками телевизоров. Причем, Dr.HD MR 124 HD передает картинку высокой четкости, и на выходе она получается практически без компрессии! Так что, можно говорить про достойное качество изображения, которое так необходимо при демонстрации больших современных HD телевизоров и мониторов.
  • В барах и ресторанах можно замешать в ТВ-сеть спортивный или музыкальный телеканал. Один HD-ресивер, одна абонентская плата, управление из одного места, а трансляция на нескольких телевизорах в нескольких залах!
  • В учебных заведениях и аудиториях с помощью Dr.HD MR 124 HD можно выводить всевозможные видео-уроки с DVD дисков или специализированные телеканалы. А если подключить к модулятору видеокамеру, то можно транслировать, например, какие-то химические опыты.
  • В жилых домах и коттеджных поселках можно транслировать информационный телеканал ТСЖ или обслуживающей организации.
  • В гостиницах и отелях можно транслировать, например, какой-то национальный канал, или видео с камеры в столовой или бассейне, что бы постоялец мог посмотреть, нет ли там в данный момент очереди.
  • В системах видеонаблюдения удобно вывести на одном из эфирных телеканалов картинку с видеорегистратора. Тогда на любом телевизоре сети вы сможете посмотреть изображение с одной или нескольких видеокамер. Как там моя машина на парковке? Кто там в дверь звонит? Что за шум у бассейна?


На самом деле сфер и областей применения такого модулятора великое множество, включая уникальные проекты, например, центры управления, студии, телевизионные центры, спортивные объекты, концертные залы и прочее.

Для более требовательных клиентов в паре с высокочастотным модулятором можно использовать HDMI-свитч. Тогда к модулятору можно будет подключить сразу несколько HD-источников.



HD DVB-T модулятор Dr.HD как беспроводной HDMI удлинитель

Совсем уникальное решение - использовать этот модулятор как беспроводной HDMI удлинитель. Дело в том, что к выходному RF-разъему можно подключить не кабель, а антенну. Тогда сигнал от источника будет передаваться по воздуху! Опять-таки, практически без сжатия и компрессии.

Во время тестирования мы использовали самодельную антенну. Исходя из длинны волны соорудили из медной проволоки антенку, и еще одну, уже простую, компактную, из тех что без труда можно купить, установили у телевизора. Модулятор показал отличный результат, и сигнал можно было принять в соседнем помещении на расстоянии 20 метров через 2 стены!

Но это, все же, не документированная функция данного устройства. Так что, если есть желание поэкспериментировать, можете попробовать ).



Спецификации HDMI DVB-T модулятора Dr.HD MD 121 HD

Источник входного сигнала:

  • Входной канал: 1x HDMI
  • Разрешение: 480i / р, 576i / p, 720p, 1080i / р
  • Аудио: HDMI



Сжатие:

  • Видео: H.264 Высокий уровень профиль 4,0
  • Разрешение: 1080p25 / 1080p30
  • Скорость передачи данных (видео): 12 Мбит MAX.
  • Аудио: MPEG 1 Audio Layer II (MP2) / AAC
  • Скорость передачи данных (аудио): 192 - 384Kbit / S
  • DVB таблицы: SDT, NIT
  • Редактируемое поле: Service name, TS ID, Network ID, Original Net ID, LCN, NIT version, Private Data



RF выходная:

  • Тип: 1 мультиплекс DVB-T с цифровым ТВ-сервис
  • Частоты: 177 - 950MHz
  • MER: 32 дБ
  • Выходной уровень: 100 ± 10dBuV
  • Регулировка RF: 0 дБ ~ -30 дБ
  • Шаг затухания: 1 дБ



Интерфейсы:

  • Вход: 1x HDMI in
  • Выход: 1x cквозной HDMI in
  • Выход: RF 1x DVB-T, F-разъем 75 Ом
  • Адаптер питание: 5V 2A



Модуляция:

  • Стандарт: DVB-T (ETSI EN 300 744)
  • Модуляция: QPSK, 16QAM, 64QAM
  • Guard Interval: 1/4, 1/8, 1/16, 1/32
  • Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8
  • Режим передачи FFT: 2K, 8K
  • Полоса пропускания: 6 МГц, 7 МГц, 8 МГц



Органы управления:

  • 6 клавиш на передней панели
  • Enter: Выберите параметр или меню
  • Влево / вправо: меню или перемещение символов
  • Вверх / вниз: Выберите значение или поле
  • Menu: Вернуться в начало меню
  • Дисплей: LCD  2 х 16 символов (на передней панели)



Температурный режим: 5° C до 40° C
Относительная влажность: 80% при 30° C

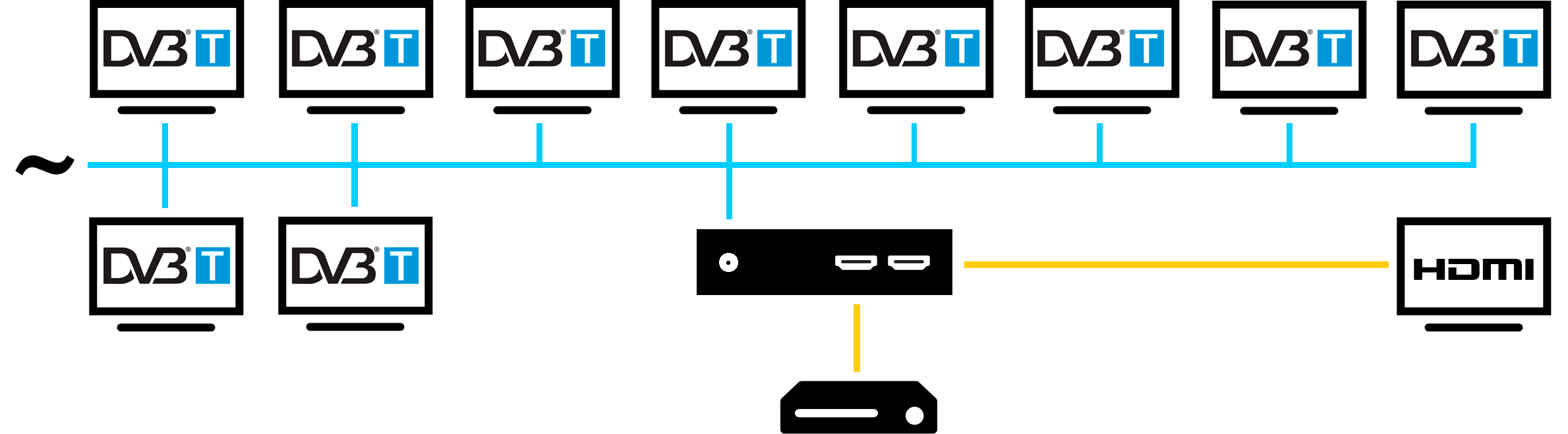

Схема работы

Схема работы HD DVB-T модулятора
