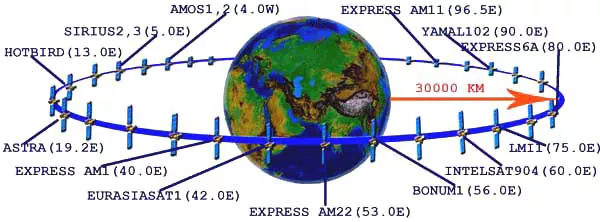

Начнем с азов. Все спутники висят на геостационарной орбите (Clarke Belt или geostationary orbit), на удалении около 30,000 км от поверхности Земли, примерно на уровне экватора (именно поэтому все антенны направлены в южном направлении). Спутники находятся на одной и той же позиции относительно наблюдателя с Земли, то есть не перемещаются по небу, как ошибочно полагают многие, поэтому их положение характеризуется лишь одной координатой — долготой (одним словом меридианом, над которым на экваторе находится спутник). Таким образом, слова "позиция — 53 East" однозначно определяют спутник, расположенный на орбите над 53 градусами восточной долготы, в данном случае Express AM22.
Примечание: поскольку орбита сама по себе очень большая (см. радиус), на определенных позициях может висеть несколько спутников (т.е. это не значит, что они находятся в метре друг от друга) для обеспечения большего числа транспондеров в одной точке.
Для наблюдателя с Земли видна только часть геостационарной орбиты (в виде дуги над горизонтом). Чем севернее широта, тем меньше дуга. Этим определяется количество спутников, с которых можно принимать передачи, поскольку ряд спутников просто скроется за горизонтом.
Основной характеристикой, определяющей возможность принятия передач со спутника, является его "зона покрытия", определяемая диаграммой направленности (beam) или того самого "пучка" о котором говорилось выше. У разных транспондеров одного спутника диаграммы могут быть разные. Например, на спутнике Intelsat 707 (1 West) имеются транспондеры с направленностью на Европу и на Ближний Восток. Вполне логично, что последние у нас видны не будут.
Определить зону покрытия можно с помощью "footprints". Footprint — это проекция диаграммы направленности на географическую карту. Внешне зоны покрытия на "footprints" выглядят как горизонтали на карте местности, где горизонталь — граница определенной мощности принимаемого сигнала (EIRP — Equivalent Isotropic Radiated Power). Обычно они имеют следующее разделение — 53 dbW, 50 dbW, 48dbW, 45 dbW и 40 dbW. Чем больше мощность, тем меньшего диаметра антенна требуется для нормального приема сигнала.
Теперь рассмотрим характеристики транспондеров.
Диаграмма направленности транспондера — как уже ясно из сказанного выше, определяет возможность приема.
Частота транспондера (transponder frequency)- основной параметр. Вещание со спутников ведется в двух основных диапазонах — C-Band и Ku-Band.
Диапазон C (4GНz) используется американским и отечественным вещанием. В этом дипазоне вещает большинство российских спутников. В частности наиболее популярный для приема отечественных телевизионных программ YAMAL 102,201 находящийся в позиции 90.0E
Диапазон Ku (10.700-12.750 GHz) наиболее популярен в Европе, именно в этом диапазоне и смотрят передачи 95% зрителей. Новые российские спутники тоже начали оснащаться транспондерами Ku-Band.
Ku-Band подразделяется в свою очередь на 3 поддиапазона:
Ku-FSS (Fixed Satellite Services, 10.700-11.700 GHz, на текущий момент основная масса вещания);
Ku-DBS (Direct Broadcast Services, 11.700-12.500 GHz);
Ku-Telecom или Ku-BSS (Broadcast Satellite Services, 12.500-12.750 GHz).
Каждый транспондер имеет определенную частоту в одном из указанных диапазонов. В дальнейшем я буду рассматривать аппаратуру, касающуюся приема Ku-Band.
Как я уже указал выше, на текущий момент основная масса европейского спутникового ТВ-вещания приходится на Ku-FSS. Исторически Ku-DBS и Ku-Telecom за исключением скандинавских и французских спутников использовались для служебных целей (прямых трансляций, служебных передач и т.п.). Но поскольку интервалы между частотами транспондеров лимитированы техническими аспектами (не будем вдаваться в подробности), то, следовательно, в каждом поддиапазоне число транспондеров ограничено. А так как основной целью является обеспечение приема максимального числа каналов из одной точки (поскольку это предполагает самую низкую стоимость принимающего оборудования), то на ряде спутниковых позиций под вещание активно начал (или начет) задействоваться и Ku-DBS.
Поляризация (polarity) — как правило, вертикальная (V, Vertical) или горизонтальная (H, Horizontal). За счет разной поляризации обеспечивается уменьшение интервала между частотами транспондеров, то есть увеличение их возможного количества. Кроме вертикальной и горизонтальной на скандинавских и французских спутниках практикуются также левая и правая циркулярные (LС и RС, Left Circular и Right Сircular, 45 градусов от вертикали по или против часовой стрелки).
Частота звуковой поднесущей (audio frequency) — это уже свойственно определенным каналам, а не транспондерам. Наиболее распространенными являются моно 6.65 MHz и стерео 7.02/7.20 MHz. Существуют также и другие поднесущие. На каналах EUROSPORT и EURONEWS на разных поднесущих идет разное языковое сопровождение (английское, немецкое, итальянское, французское, испанское). На других каналах на дополнительных поднесущих могут идти радиоканалы. Например, на канале Deutche Welle на одной из поднесущих идут передачи "Радио Немецкая Волна" на русском языке.
Таким образом, заглянув в таблицы спутниковых каналов, можно увидеть следующее — RTL-2, Ku-FSS, 11.095Н, PAL, stereo 7.02/7.20, German. То есть канал RTL-2 ведет вещание на частоте 11.596 GHz (диапазон Ku-FSS), поляризация — горизонтальная, система вещания — PAL, звуковое сопровождение — стерео на паре поднесущих 7.02/7.20 MHz, язык — немецкий.
Диапазоны спутникового телевидения
Для спутникового телевидения используются два основных диапазона - С-диапазон (3.5 - 4.2 ГГц) и Ku-диапазон (10,7 - 12,75 ГГц). Вот какие особенности имеет каждый из них:
Общее для обоих диапазонов
Используемая поляризация
Для вещания используется 4 типа поляризации, 2 линейные - вертикальная V и горизонтальная H, и 2 круговых - правая R и левая L. Приёмным устройством конвертора является зонд, имеющий чаще всего форму штырей в волноводе, и принимающий линейную поляризацию. При этом переключение поляризации производится изменением питающего конвертор напряжения 13/18 В. 13 В - вертикальная поляризация, 18 В - горизонтальная. Напряжение переключения незначительно отличается в различных моделях конверторов, но обычно составляет около 16,6 В. Напряжение ниже - конвертор переключается в вертикаль, выше - в горизонталь. Преобразование круговой поляризации в линейную производится деполяризатором, который может иметь различную конструкцию - в виде диэлектрической пластины в волноводе, штырей, продольных либо поперечных рёбер, ферритовой вставки, либо другую. Деполяризатор может быть выполнен в виде отдельного устройства, подключаемого к конвертору (сейчас применятся довольно редко), вставляться в конвертор для линейной поляризации (чаще используется для С-диапазона), либо быть составной частью конвертора (чаще применятся для Ку-диапазона). Если Вы смотрите в волновод (разумеется сняв зашитную крышку), и видите в нём рёбра, штыри, либо пластину, то, скорее всего, это и есть деполяризатор и у Вас в руках - конвертор для приёма круговой поляризации. Для приёма круговой поляризации в тюнере задаётся либо вертикальная, либо горизонтальная поляризация. Чаще всего существует такая зависимость - R=V L=H. Но это - не обязательная зависимость и легко изменяется поворотом деполяризатора на 90° относительно оси волновода. Изменить тип поляризации при приёме линейной поляризации (извиняюсь за повторение) с H на L можно, повернув конвертор на 90°.
Приём различных типов поляризаций отличается друг от друга тем, что потребуется соответственно регулировать поворот конвертора вокруг его оси. Для приёма круговой поляризации абсолютно неважен поворот конвертора. Просто желательно ставить его вверх схемой приёма для защиты от влаги. Для приёма-же линейной поляризации конвертор должен быть сориентирован так, чтобы вертикальный штырь соответствовал вертикали на меридиане спутника. Т.е. если спутник висит западнее Вас, конвертор поворачивается против часовой стрелки, если смотреть со стороны конвертора. Если восточнее - по часовой. Величина поворота зависит от разности Вашего положения относительно положения спутника и рассчитывается при помощи специальных программ, напр. программы Sat-TV.
С-диапазон
Частота диапазона, как я упомянул выше - 3,5-4,2 ГГц.
Частота гетеродина обычно обозначается в настройках тюнера как" LQ", "частота нижняя", "частота верхняя" и др. Для С-диапазона выставляется 5150 мГц.
22 кГц.
Для С-диапазона 22 кГц не нужно. Поэтому абсолютно всё равно, будет этот сигнал, или нет.
Ку-диапазон
Поддиапазоны.
На практике Ку-диапазон делится на 2 поддиапазона - нижний Lo (ниже 11700 МГц) и верхний H (выше 11700 МГц). Существует несколько типов конверторов для Ку-диапазона - только для нижнего поддиапазона, только для верхнего, для различных типов поляризации, универсальные конверторы - для приёма обоих поддиапазонов и обеих линейных поляризаций, другие типы.
22 кГц для Ку-диапазона предназначен для переключения в верхний поддиапазон универсальных конверторов. Если частоты менее 11700 то 22 кГц не нужно, если больше - нужно. При применении других типов конверторов частота 22 кГц чаще всего не нужна.
Частота гетеродина. При применении универсальных конверторов задаётся LQ1=9750, для приёма верхнего LQ 2
=10600. При использовании других типов конверторов могут использоваться другие частоты гетеродина, напр. 10000, 10750 и т.д. Частоту гетеродина можно определить по надписям на корпусе конвертора, к-я там тоже чаще всего имеет название LQ
