Карты покрытия и частотные планы спутника Экспресс AM4, 80E (запуск планируется в III квартале 2011

27.01.2011 Новости - Новости спутникового ТВ

В третьем квартале 2011 года ФГУП "Космическая связь" планирует вывести на орбиту новый спутник Экспресс - AM4, 80E. Ниже приводим карты покрытия и частотные планы нового спутника.

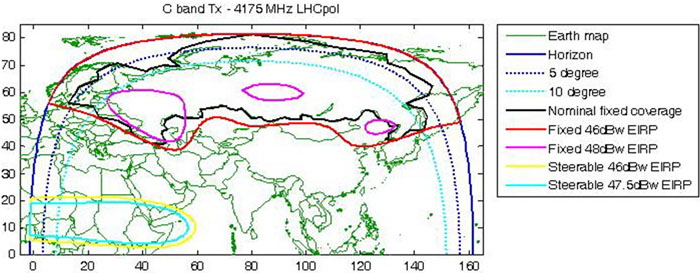

C-band



Фиксированый и подвижный лучи.

Положение подвижного луча приведено как пример.
Кроме изображённых, имеется ещё глобальный луч.





Частотный план.

24 транспондера + 6 резервных.

Ширина транспондеров - 40 МГц.

Транспондеры 2, 2А, 3, 3А, 4, 4А возможно задействовать в начале жизни спутника за счёт использования резервных усилителей.





Ku-band

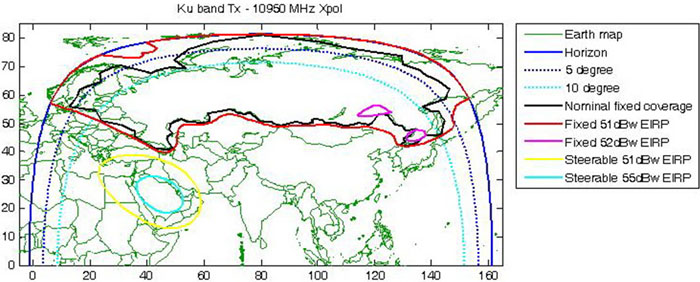

Фиксированый и подвижный лучи.

Положение подвижного луча приведено как пример.

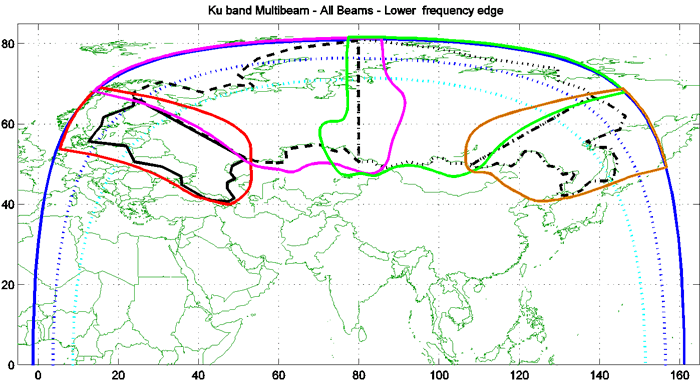

Multibeam (многолучевой).





Частотный план.

28 транспондеров.
Ширина транспондеров групп B и D - 54 МГц, группы A - 36 МГц.


На спутнике также имеются 2 транспондера Ka-диапазона шириной по 112 МГц и к ним два перенацеливаемых луча.

Изюминкой спутника является Multibeam антенна. На частотном плане цветом обозначено какой луч (антенну) возможно задействовать на каждом транспондере, однако есть некоторые ограничения и правила. Транспондеры коммутируются к лучам не индивидуально, а группами.

Базовый вариант: транспондеры групп B и D - на фиксированную антенну, а группы А на многолучевую антенну.

Другие варианты:

  • A1/A3/A5 и группа D на фиксированную антенну, группа В на перенацеливаемую антенну;
  • A2/A4/A6 и группа D на фиксированную антенну, группа В на перенацеливаемую антенну;
  • A1/A2/A3/A4/A5/A6 и D5/D6/D7/D8 на фиксированную антенну, D1/D2/D3/D4 и группа B на перенацеливаемую антенну.



Возможности подключения к многолучевой (4 луча) антенне:

  • к лучу 1 - до 6 транспондеров группы А (А1-А6), при этом на приём возможно подключение к лучу 1 до 12 транспондеров группы А;
  • к лучам 2, 3 и 4 - к каждому лучу до 3 транспондеров группы А (а именно к лучу 2 – А8, А10, А12; к лучу 3 – А7, А9,А11; к лучу 4 – А8, А10, А12).



Дополнительно обеспечивается возможность следующих подключений:

  • приём в луче 1 многолучевой антенны и передача на фиксированную антенну - до 6-и транспондеров группы А (А1-А6);
  • - приём на фиксированную антенну и передача в лучи многолучевой антенны.
