Содержание обзора:
1. Описание Prof 1100 DVB-S USB
2. Конструкция и спецификация
3. Работа DVB-S карты Prof 1100 DVB-S USB со спутниковым телевидением
3.1 DVBDream
3.2 BlazeDTV
3.3 ProgDVB
4. Спутниковый интернет
5. Другие возможности
6. Выводы
1. Описание Prof 1100 DVB-S USB

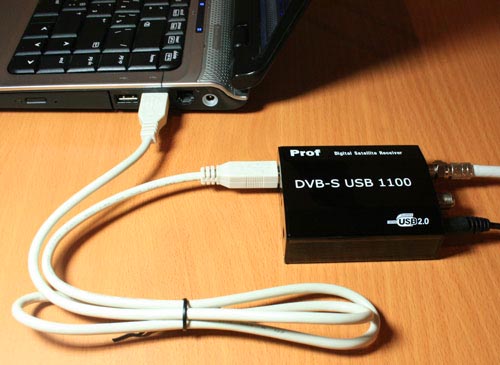

Если Вы работаете на ноутбуке, то Вы можете смотреть спутниковое телевидение и пользоваться спутниковым Интернет, используя устройство Prof 1100 DVB-S USB. Устройство подключается к ноутбуку через порт USB 2.0, как показано на данной фотографии:
Стоимость устройства практически не отличается от стоимости PCI платы и составляет в розницу 1400-1600 рублей. Также устройство можно подключать и к стационарному компьютеру с помощью USB-кабеля. Таким образом, Prof 1100 более универсальное устройство, чем DVB-S карта в формате PCI-платы.
2. Конструкция и спецификация
Конфигурация тестового компьютера:
Модель: Ноутбук HP
ОС: Windows XP MCE 2002 SP2
Процессор: Intel® Core™2 Duo T5500 1.66GHz
Память: 1 Гб
Видео: NVIDIA GeForce Go 7200
HDD: 120 Гб
Спутниковая антенна, настроенная на спутник Express AM 22.
Сервисы, вещающие сигнал с Express AM22, можно посмотреть на сайте www.lyngsat.com
Конструкция Prof 1100 DVB-S USB

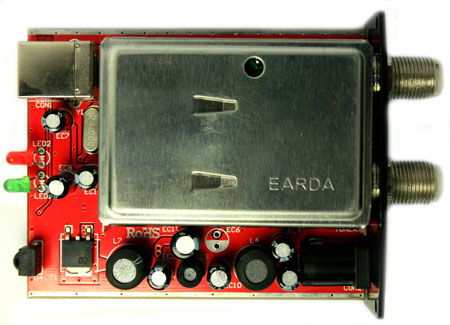

Внутри устройства Prof 1100 DVB-S USB установлен тюнер Earda с чипом STV0288, а также чип шины USB Cypress CY7C68013A. Такой же спутниковый тюнер установлен на Prof 6200 PCI.

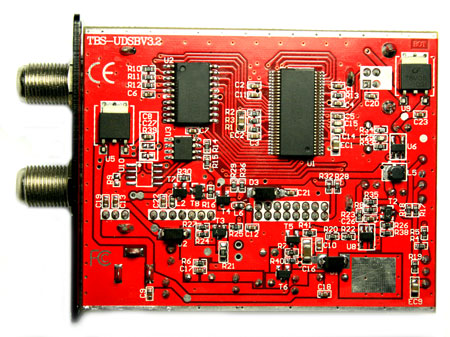

На фотографии самый большой чип – это Cypress CY7C68013A.
Определение устройства

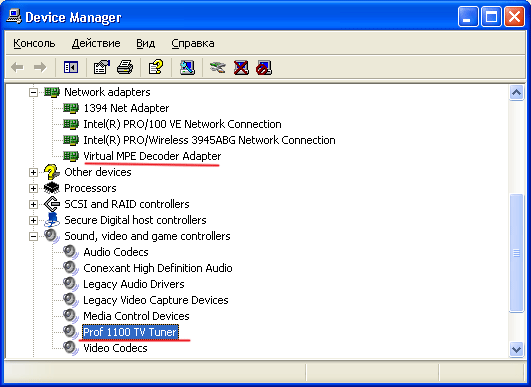

В «Диспетчере устройств» спутниковый тюнер отображается как Prof 1100 TV Tuner. Если Вы установили утилиту для спутникового Интернет Prof IP Service с сетевым драйвером, то в сетевые адаптеры добавляется устройство Virtual MPE Decoder Adapter.
Входы-выходы

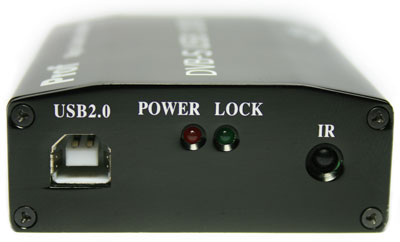

Порты: USB 2.0 – для подключения устройства компьютера через кабель USB, POWER – красный индикатор питания устройства, LOCK – зеленый индикатор сигнала, IR – ИК-порт для приема сигнала от пульта ДУ.

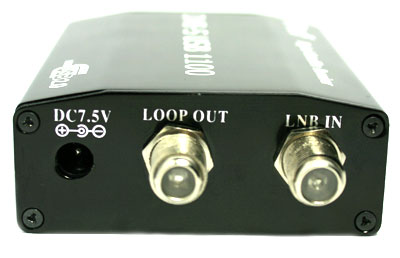

Порты: DC7.5V – для подключения блока питания, выход LOOP-OUT для последовательного подключения дополнительного устройства к антенне, вход LNB-IN – для подключения кабеля спутниковой антенны.

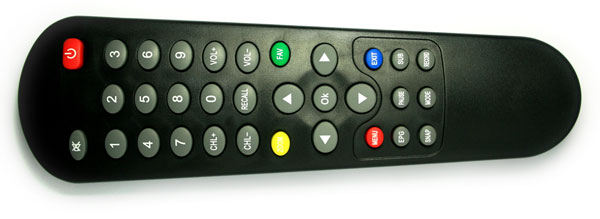

Пультр ДУ
В комплект поставки входит пульт ДУ, который работает во всех программах для приема цифрового спутникового ТВ: DVBDream, BlazeDTV, ProgDVB.

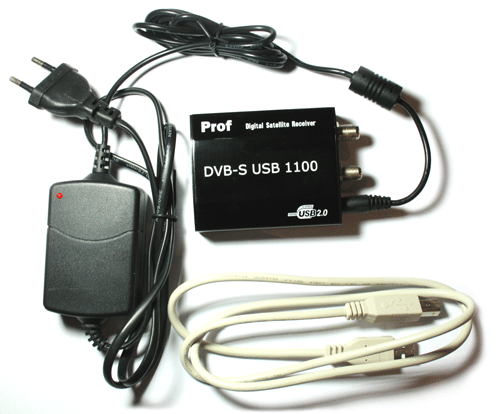

Комплектность
- USB DVB-S карта Prof 1100 Red Series
- Пульт ДУ
- Две батарейки ААА
- Блок питания 7.5V-2A
- CD-диск с драйверами и программным обеспечением
- Шнур USB для подключения к компьютеру
3. Работа DVB-S карты Prof 1100 USB со спутниковым телевидением
Внешнее устройство Prof 1100 DVB-S USB работает с тремя наиболее популярными программами для просмотра цифрового спутникового телевидения: BlazeDTV, DVBDream, ProgDVB. Также в ближайшее время будет добавлена поддержка AltDVB. Рассмотрим работу Prof 1100 USB с этими тремя программами.
Для просмотра видео рекомендуется использовать кодеки CyberLink из пакета PowerDVD. Вы также можете воспользоваться любыми другими кодеками из пакетов нижеописанных программ.
3.1 DVBDream
Протестируем работу DVBDream версии: 1.4i p1. В списке спутниковый тюнер определяется как Prof 1100 DVBS Tuner.
Русскоязычные каналы из пакета RSCC со спутника Express AM 22 успешно сканируются. Работает пульт ДУ, работает Timeshift и другие полезные функции DVBDream.
DVBDream и BlazeDTV записываются на CD-диск к DVB-картам Prof по официальной лицензии от разработчиков данных программ.
Программа DVBDream: - позволяет смотреть спутниковое ТВ (включая HDTV и MPEG4) в окне или на полный экран;
- слушать радио;
- записывать видео на HDD;
- делать скриншоты;
- управлять мотоподвесом (DiSEqC, USALS);
- ставить на паузу живое видео (функция Timeshift);
- подключать плагины (включая плагины шаринга и рыбалки);
- записывать видео по расписанию;
- принимать EPG, телетекст;
- менять скины;
- сохранять список избранных каналов;
- переназначать клавиши пульта ДУ;
- и многое другое.
DVBDream в настоящий момент является самой популярной программой для приема спутникового ТВ и радио. Данные он-лайн опросов это подтверждают. Так, на вопрос: «Какой программой Вы предпочитаете смотреть Спутниковое ТВ в Windows ?» на сайте satnavigator.ru из 600 проголосовавших 51% выбрали DVBDream.
3.2 BlazeDTV
Устанавливаем BlazeDTV 2.5 с CD-диска. Устройство определяется как DVB-S: Prof 1100 DVBS Tuner.
Автоматическое определение типа конвертора (Auto) может не всегда сработать, поэтому, в настройках обязательно указываем тип конвертора, в данном случае это Ku-L Band.

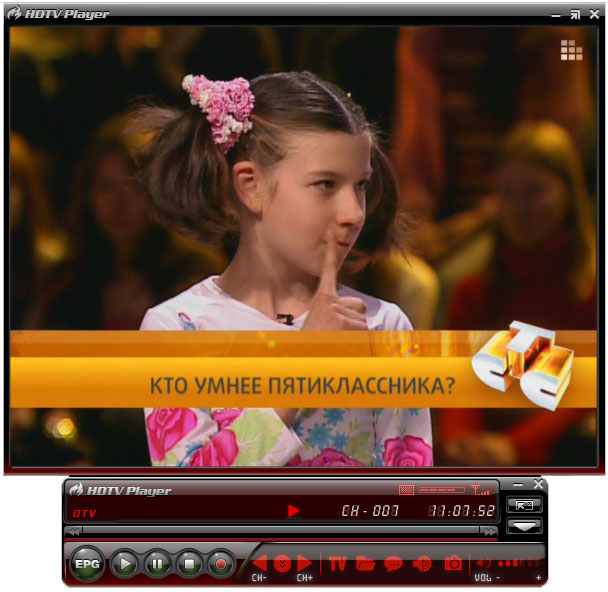

Спутниковое телевидение из пакета RSCC успешно принимается. Работает пульт ДУ.
Программа BlazeDTV позволяет смотреть спутниковое ТВ (включая HDTV) в окне или на полный экран, слушать радио, записывать видео на HDD, делать скриншоты, ставить на паузу живое видео (функция Timeshift), управлять мотоподвесом, принимать EPG, телетекст, менять скины, записывать видео по расписанию и многое другое.
3.3 ProgDVB
Prof 1100 USB работает в обеих версиях ProgDVB - четвертой и пятой. Качаем четвертую версию ProgDVB с официального сайта www.progdvb.com. Для обзора использована версия 4.90.6. Качаем модуль к ProgDVB с сайта www.prof-tuners.com. Чтобы увидеть Prof в списке поддерживаемых устройств, необходимо скопировать файл ProfDVB.device в папку /ProgDVB/Modules/. А файл Controls.ini в корень ProgDVB, т.е. в папку в которой установлен ProgDVB, например в C:/Program files/ProgDVB/. Устройство определяется как Prof 1100.
4. Спутниковый интернет
DVB-S карта позволяет работать с односторонним (симплексным) спутниковым интернет. Стоимость одного мегабайта у различных провайдеров от 7 копеек в ночное время до 1,2 рублей в дневное время. Также существуют безлимитные тарифы для организаций и частных пользователей. Доступная скорость соединения до 4-5 Мегабит в секунду. Если Вы пользуетесь GPRS с медленной скоростью и высокой стоимость одного мегабайта (5-7 рублей), то односторонний спутниковый Интернет поможет решить вашу проблему по комфортной работе с Глобальной сетью. Вы будете принимать файлы со спутника через спутниковую "тарелку" с большой скоростью, а отправлять запросы на файлы по наземному каналу через GPRS или модем. Так как в основном люди «качают» с Интернета, то такой способ подключения к Глобальной сети вполне оправдан. Исходящий трафик «по земле» составит всего 1-3% от входящего со спутника. Если Вас это заинтересовало, то я Вам рекомендую подключиться к одному из следующих провайдеров: PlanetSky, SpectrumSat, TrioSat. Дополнительную информацию можно найти через Яндекс.
Для работы со спутниковым Интернет на CD-диске с программным обеспечением прилагается программа Prof IP Service. В момент установки программы производится установка сетевого драйвера Virtual MPE Decoder Adapter. Для примера настроим утилиту Prof IP Service на прием спутникового Интернет PlanetSky.
В качестве параметров конвертора Ku-диапазона прописываем: LNBLow = 9750 MHz, LNBHi = 10600 MHz. Указываем частоту PlanetSky и другие настройки. Настраиваем по инструкции VPN-соединение. PlanetSky успешно настроен и работает.
Шаринг или sharing
Вы также можете бесплатно смотреть НТВ+ и другие пакеты цифрового спутникового ТВ, если настроите на своей DVB-S карте так называемый "кардшаринг". Такие возможности DVB-карт являются недокументированными и развиваются энтузиастами. В данной статье данный вопрос освещаться не будет. Отмечу лишь то, что с Prof 1100 USB успешно работает плагин CSClient 4.0.0.2 через программы DVBDream или ProgDVB. Более подробную информацию Вы можете найти в Яндексе, набрав в поиске запросы "шаринг", "кардшаринг" или "cardsharing".
SDK для Prof
В ближайшее время будет опубликован SDK для Prof, и, следовательно, мы увидим поддержку Prof практически во всех утилитах и плагинах для работы с DVB-картами.
6. Выводы
Можно сделать следующие выводы о Prof 1100 USB:
наиболее привлекательная цена на USB-модель;
простая установка драйверов и программного обеспечения;
поддержка высоких и низких символьных потоков;
поддержка Windows Vista;
поддержка трех наиболее популярных программ для спутникового ТВ: DreamDVB, BlazeDTV, ProgDVB;
поддержка "спутниковой рыбалки" при помощи SkyGrabber и других программ;
поддержка плагинов "кардшаринга" в программах DreamDVB, ProgDVB;
успешная работа со всеми провайдерами спутникового Интернет доступными в России: PlanetSky, SpectrumSat, TrioSat, SpaceGate, OpenSky, SatGate, skyDSL, Raduga, HeliosNet, STV;
наличие пульта ДУ;
во время работы устройство Prof не перегревается;
нет необходимости периодически менять WDM и BDA драйвера.
Внешнее устройство Prof 1100 USB можно смело рекомендовать для просмотра спутникового телевидения на ноутбуке/компьютере и для работы со спутниковым интернет ведущих международных и российских провайдеров.
Ссылки по теме:
Официальный сайт Prof: http://www.prof-tuners.com
Данные о спутниках: http://www.lyngsat.com
Сайт DVBDream: http://www.dvbdream.org
Сайт ProgDVB: http://www.progdvb.com
Сайт SkyGrabber: http://www.skygrabber.com
Автор: Александр Суворовцев
