В данной публикации мы расскажем, какими способами можно передать аудио- видео- сигнал высокой четкости на расстояние.

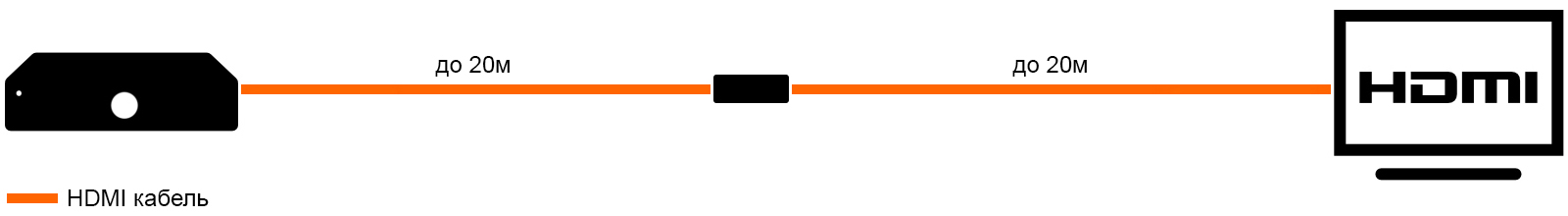

1. Удлиняем HDMI с помощью репитера
Миниатюрное устройство, для соединения 2-х HDMI кабелей. Существуют различные модели, с удлинением до 30 и 40 метров, т.е. 2 кабеля по 15 и 20 метров каждый, соответственно.
Рекомендованные модели: Dr.HD RT 303T

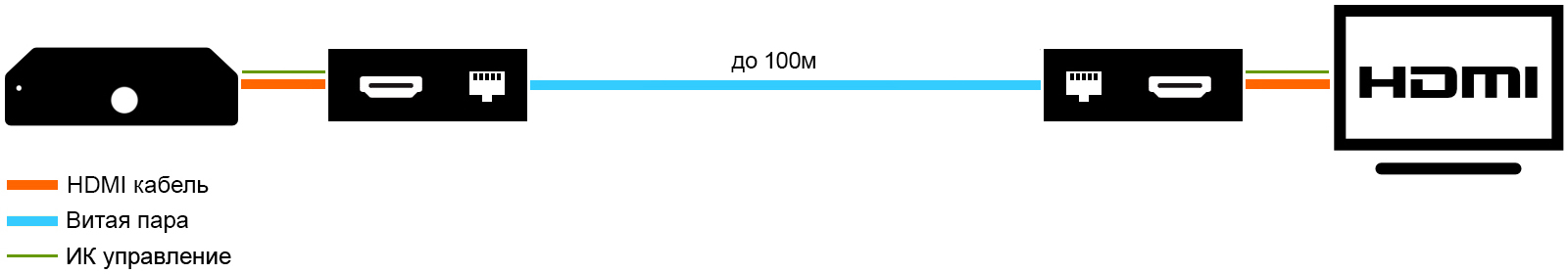

2. Удлиняем HDMI по «витой паре» (UTP)
Удлинители HD сигнала через кабель типа «витая пара» очень распространены. Используется витая пара Cat5e/6 и выше. Расстояние передачи до 100 метров 1080P и 120 метров при разрешении 720p (в зависимости от модели). Возможно управление удаленным HD устройством по ИК.
Рекомендованные модели: Dr.HD EX 50 SCB, Dr.HD EX 50 LIR, Dr.HD EX 50 DK

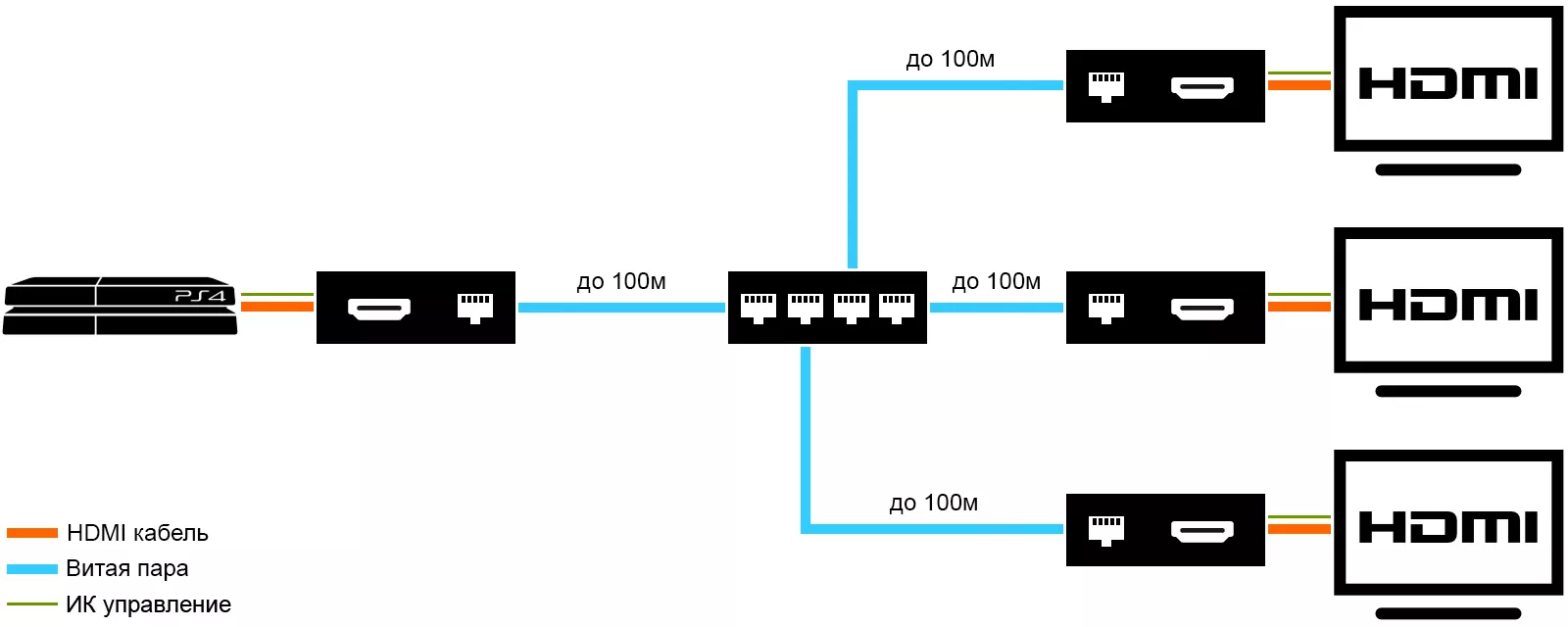

3. Удлиняем HDMI по локальной сети (IP)
Удлинители HD по IP способны интегрироваться в имеющуюся локальную сеть. Эти устройства получают свой IP адрес, и через обычные сетевые маршрутизаторы/коммутаторы передавать HD сигнал на множество потребителей. Расстояние передачи до 100 метров 1080p, 120 метров 720p. При использовании роутера, длина удваивается. Возможно управление удаленным HD устройством по ИК.
Кроме того, маршрутизатор/коммутатор раздаст HD сигнал на множество телевизоров/мониторов вашей компьютерной сети.
Рекомендованные модели: Dr.HD EX 100 LIR, Dr.HD EX 100 LAN

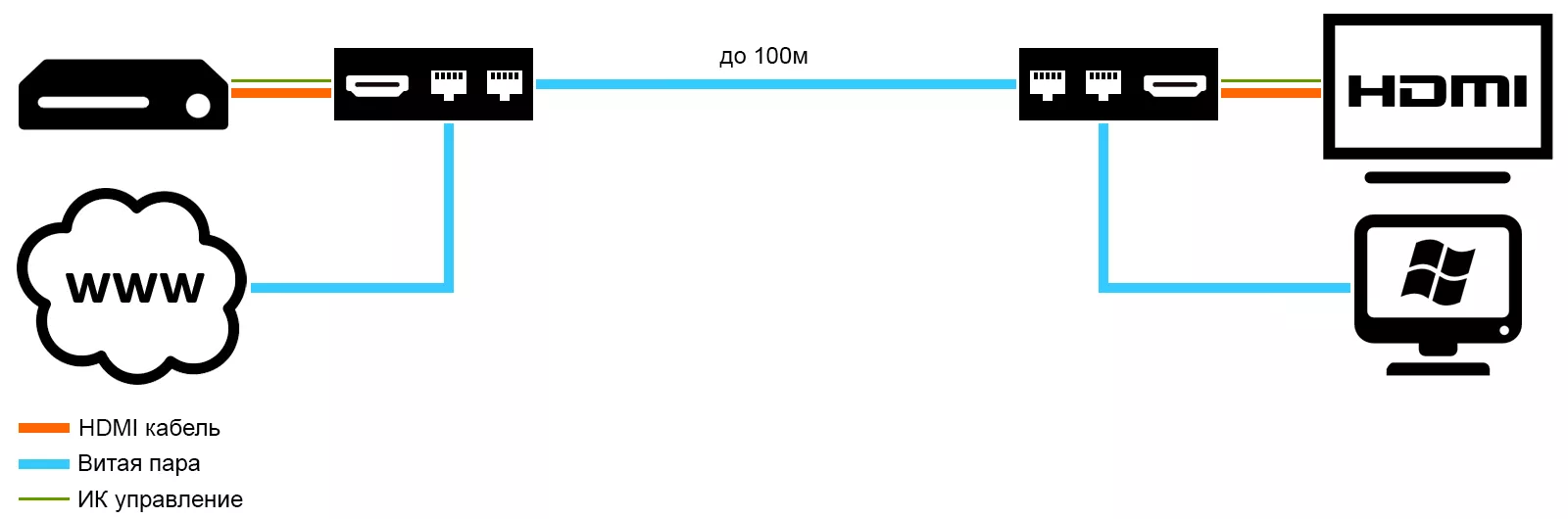

4. Удлиняем HDMI по HDBase-T
Данные устройства так же используют витую пару в качестве среды передачи HD сигнала. Однако, благодаря более продвинутой технологии HDBase-T, отсутствует какая-либо компрессия (сжатие), что позволяет передавать сигнал более высокого качества, включая Blu-Ray 3D и 4Kx2K!
Согласно спецификации соединение по технологии HDBaseT должно обеспечивать:
- Пропускную способность для несжатого видео/аудио до 10.2 Гб/с (с возможностью увеличения до 20 Гб/с)
- Пропускную способность Ethernet до 100 Мб (с возможностью ускорения до 1 Гб/с)
- Обеспечение питанием устройств мощностью до 100 Вт
- Поддержку USB
- Максимальную длину соединительного кабеля до 100м 1080p, 120м 720p, а при использовании коммутаторов до 800 м.
- Возможность управления удаленным HD устройством по ИК
Кроме того, удлинители HDBase-T могут передавать по той же «витой паре» интернет, и по ней же запитываться (POE).
Рекомендованные модели: Dr.HD EX 70 POE, Dr.HD EX 100 BTR, Dr.HD EX 100 SHK, Dr.HD EX 200SHK
5. Удлиняем HDMI с помощью коаксиального кабеля

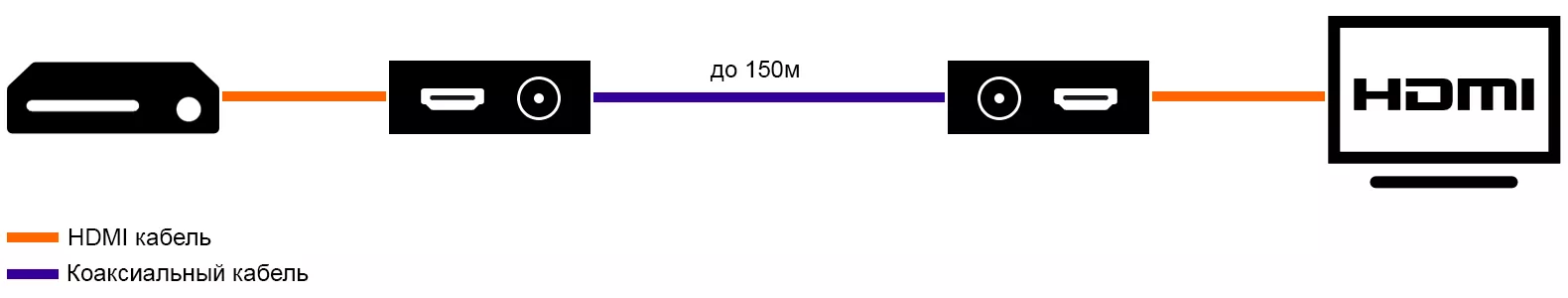

5.1 HD SDI – семейство профессиональных цифровых видеоинтерфейсов, стандартизованных Обществом инженеров кино и телевидения. Благодаря дешевизне и распространенности коаксиального кабеля, данные устройства выглядят весьма привлекательным решением передачи HD сигнала. Очень важно, что технология HD SDI позволяет передавать сигнал без компрессии! Расстояние передачи до 100 метров 1080p и до 150 метров 720p.
Рекомендованные модели: Dr.HD EX 100 SC

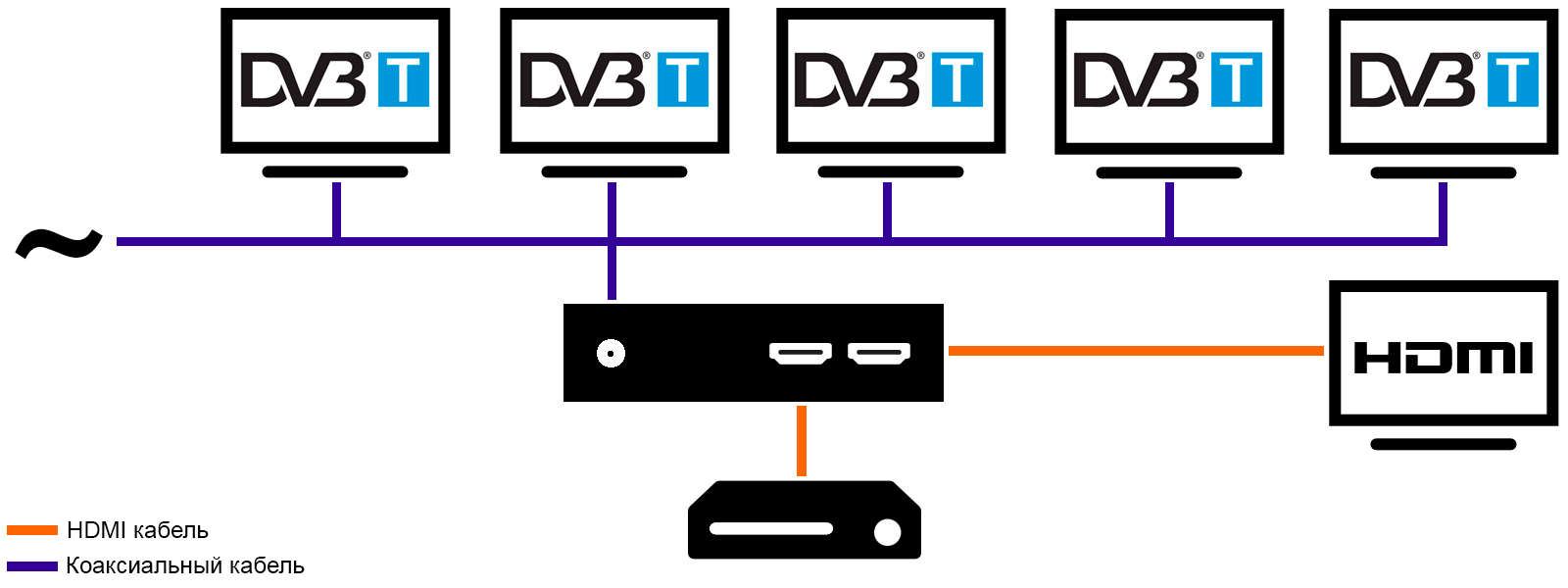

5.2 Еще один вариант передачи HDMI до коаксиалу – модулирование потока в DVB-T/T2 частоту. Такие модуляторы являются весьма интересным решением, позволяя транслировать на дециметровой частоте любой HD контент в многоабонентских ТВ-сетях.
Рекомендованные модели: Dr.HD MR 124 HD

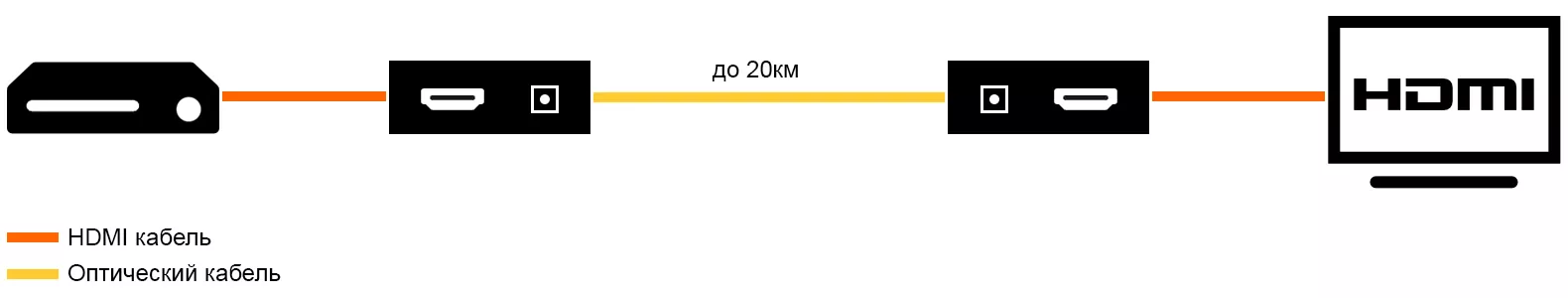

6. Удлиняем HDMI по оптическому кабелю
Принцип тот же самый, что и у вышеупомянутого удлинителя по коаксиалу, однако, благодаря уникальным характеристикам оптического соединения, и минимальным потерям, HD сигнал возможно передать на расстояние до 20 км 1080p! Вне конкуренции!
Рекомендованные модели: Dr.HD EX 20K FIR
7. Удлиняем HDMI по радиоканалу (беспроводная передача HD)
Аудио- и видео- сигнал высокой четкости можно передавать без проводов на различных частотах.
7.1 Самые распространенные модели используют технологию Wireless Home Digital Interface. WHDI – цифровой стандарт беспроводной передачи видеопотока, где трансляция ведется на частоте 5 ГГц, на скорости 3 Гбит/сек. Стандарт позволяет передавать видео в формате HD 1080p и многоканальный аудиопоток. Ключевые особенности стандарта – уникальная технология кодирования видео «video-modem», благодаря которой обеспечивается высокая помехозащищенность и защита от ошибок при передаче и приеме, которая, в свою очередь, обеспечивает высокое качество транслируемого изображения.
7.2 Еще один распространенный стандарт – Wireless HD. С WiHD возможна передача несжатого FullHD 3D видео на расстоянии до 15 метров в зоне прямой видимости. Для передачи используется ультраширокополосное радиосоединение на частоте 60Ггц, внутренний массив антенн может достигать размерности до 36 штук. Беспроводной канал шириной 7 гигабит.
7.3 Более простые устройства, работают по технологии Wi-Fi 802.11n. Практически все проприетарные стандарты используют данный вид беспроводной связи, работающий на частоте 2,4Ггц или 5Ггц, с шириной канала 400—600 мегабит и 2-4 антеннами. Дальность передачи без усиления может достигать 50 метров. Однако, для того, чтобы видео- и аудио- потоки высокой чёткости помещались в такую узкую полосу, используется сжатие, что не минуемо приводит к ухудшению качества изображения. Обычно применяемые кодеки в этом случае — Motion JPEG или H.264.

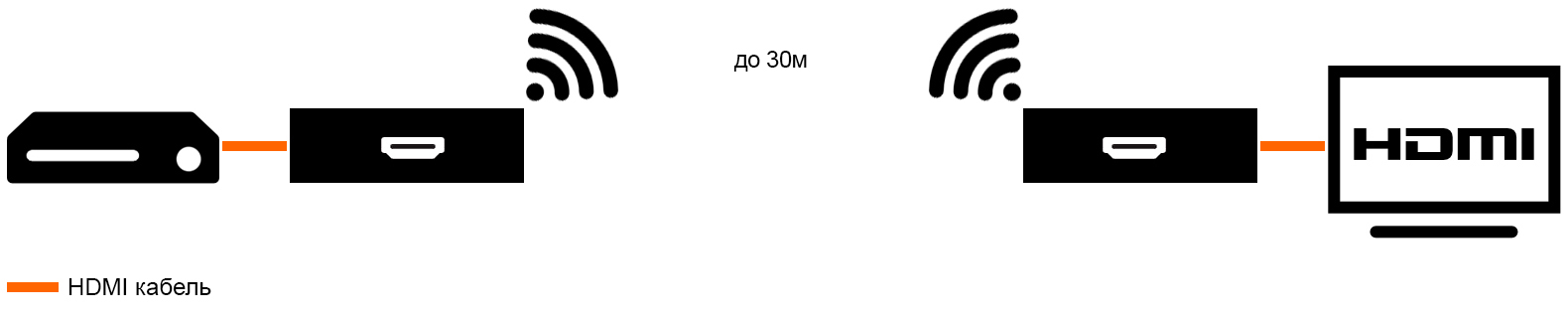

Бытовые беспроводные HDMI удлинители, которые по карману обычным пользователям, способны передать HD сигнал на расстояние до 30 метров. Конечно, это значительно меньше, чем проводные аналоги, однако, надо понимать, что, порой, беспроводное решение является одним единственным.
Рекомендованные модели: Dr.HD EW 300K

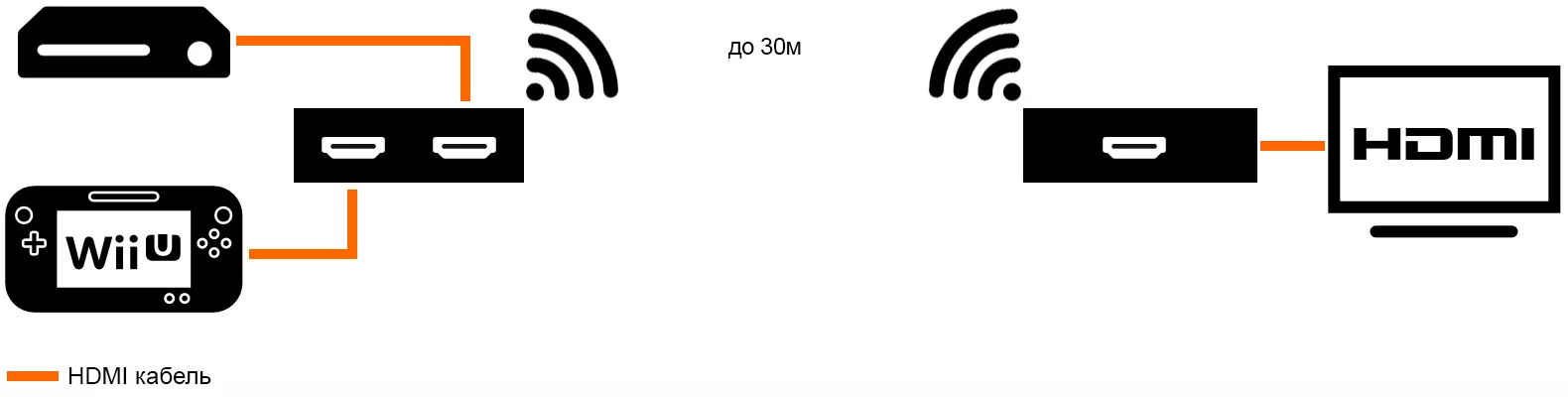

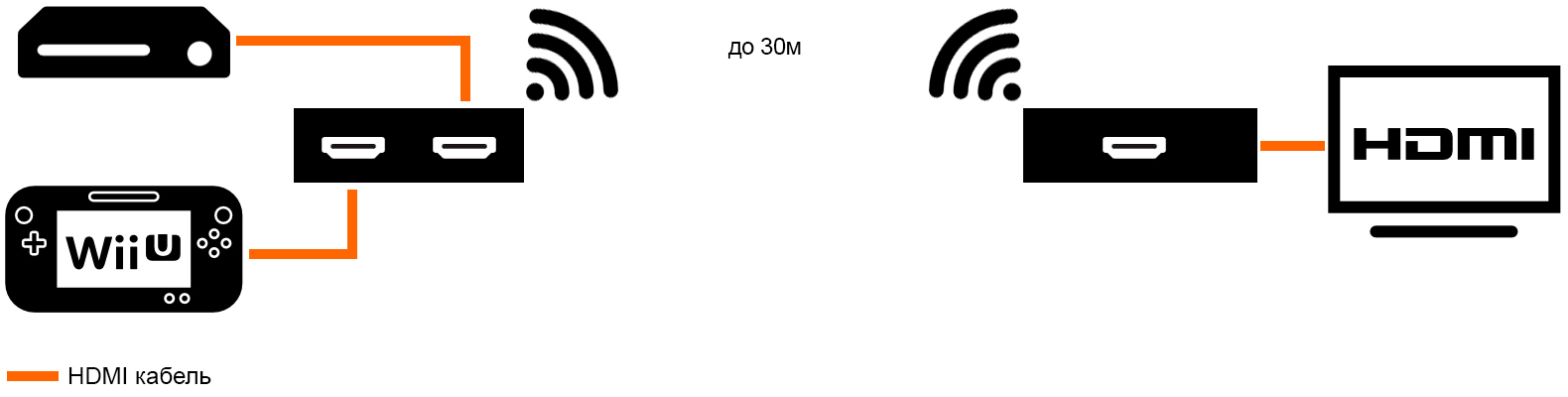

Есть модели, которые работают и как HDMI свитчи, позволяя подключить к 1 телевизору 2 HD источника:
Рекомендованные модели: Dr.HD EW 114 SL

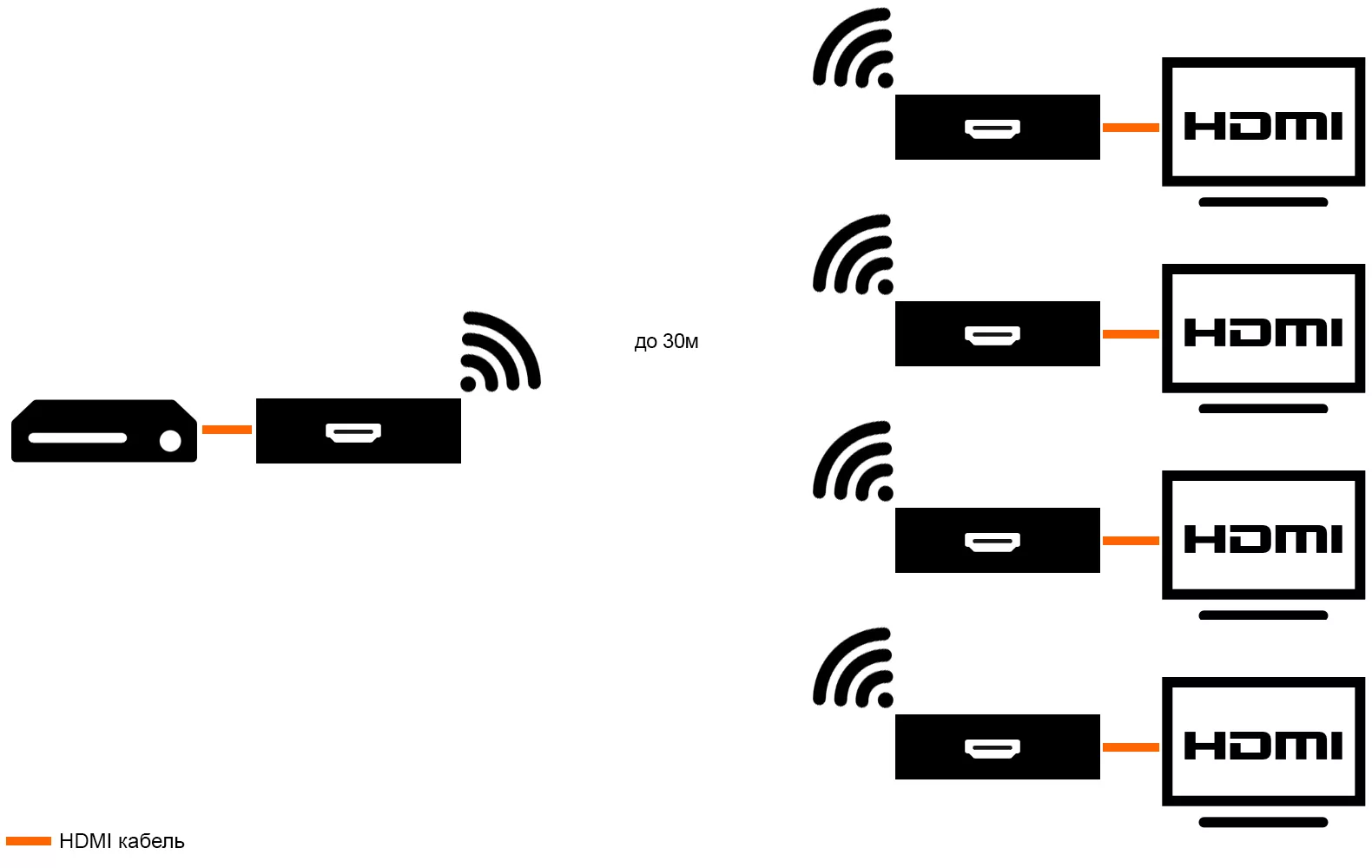

А есть и те, которые работают как HDMI сплиттер, и передают сигнал от HD источника на несколько телевизоров:
Рекомендованные модели: Dr.HD EW 30NK

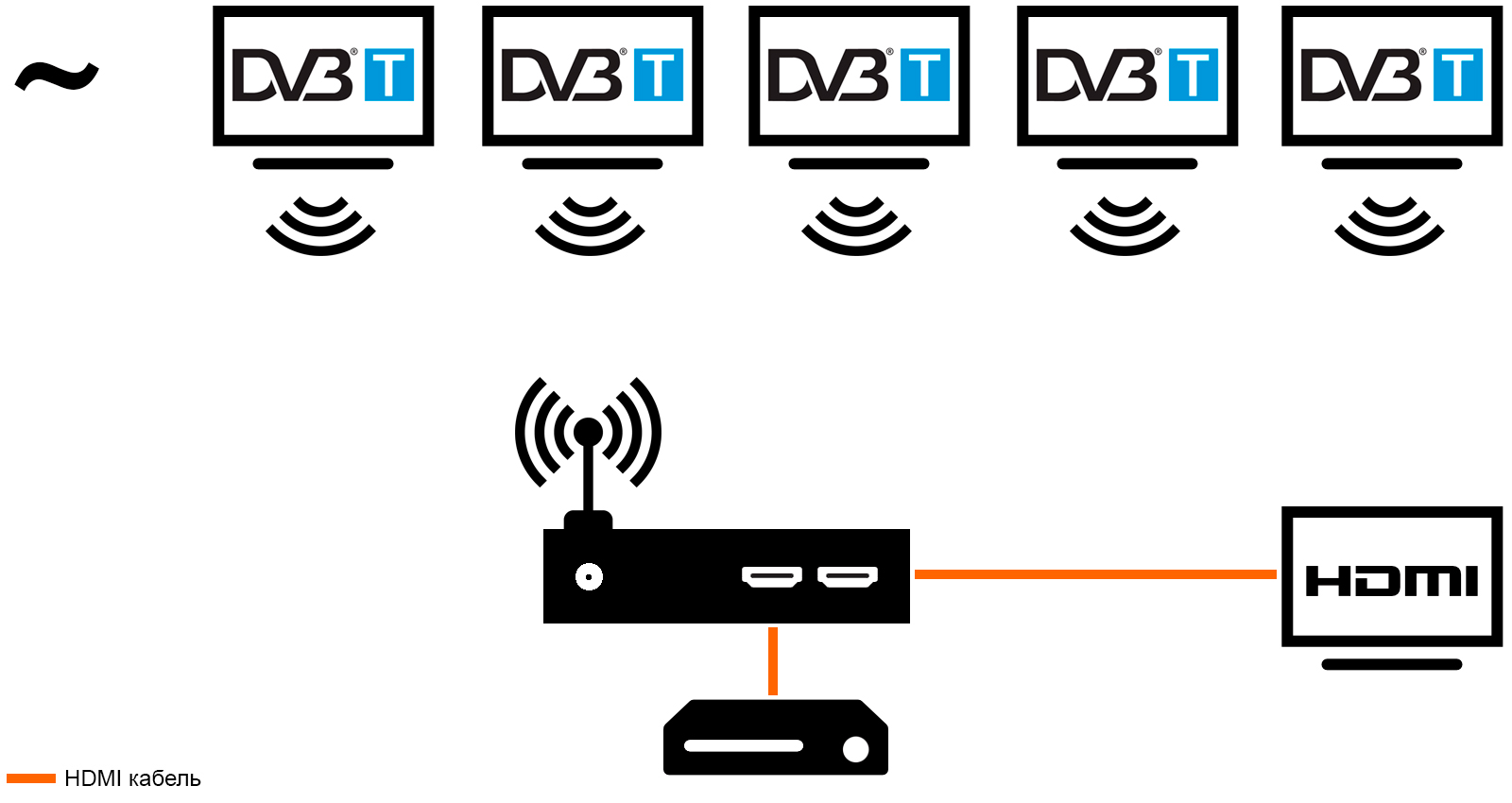

7.4 Еще одна, малораспространенная, но крайне интересная технология, позволяет передавать HDMI на DVB-T/T2 частотах 177 - 950MHz. Устройства, работающие с этими частотами, способны модулировать HD поток прямо на дециметровые ТВ частоты! Используя такое устройство с эфирной антенной, можно передать поток высокой четкости без проводов на множество телевизоров. В зависимости от антенны и усилителя, передача может осуществляться на сотни и сотни метров!
Рекомендованные модели: Dr.HD MR 124 HD
Автор: Щукин Андрей
