Интересная идея, не правда ли? Небольшая статья со схемой самостоятельной сборки.

Отдавая предпочтения спутниковому телевидению, не всегда есть возможность установить антенну на стене за окном. Приходиться устанавливать на крыше дома, в доступных местах для нечистых на руку “товарищей”. Что не говорите, а все-таки воруют.… И воруют в основном по ночам, когда люди спят крепким сном.

Предлагаемое устройство является прибором извещения о покушении на антенну, то есть сигнализацией для спутниковых антенн (сигнализацию так же можно использовать для антенн системы MMDS).

Сигнализация подключается к LNB (приёмной головке), через сквозной выход ресивера (рис1)

Сигнализация для спутниковых антенн

Рис.1.

или через сплиттер, если у ресивера нет сквозного выхода (рис 2)

Сигнализация для спутниковых антенн

Рис.2.

Во время просмотра телевизионных каналов переключатель S1, переключается на ресивер, в это время сигнализация выключена. По завершению просмотра переключателем S1 выключаем ресивер, и включается сигнализация. Сигнализация имеет собственный источник питания, которое подаёт напряжение на конвертор (приёмную головку). Электронный датчик контролирует ток, потребляемый конвертором. При обрыве цепи питания конвертора (отключения конвертора или обрыв кабеля) сигнализация выдаст звуковой сигнал, тем самым разбудит хозяев, и даст возможность предотвратить похищение антенного оборудования.

Принцип работы сигнализации. Датчиком тока служит диод VD5. Ток, потребляемый конвертором, создаёт на нём падение напряжения, достаточное для надёжного отпирания транзистора VT1. При пропадании тока конвертора транзистор VT1 запирается, запирает транзистор VT2, и на выходе элемента DD1.1 появляется уровень логического “0”. Срабатывание датчика фиксируется триггером на элементах DD1.2 и DD1.3. Триггер включает генератор прерывистого тона на микросхеме DD2. Нагрузкой генератора служит усилитель, собранный на VT3 и динамик BA1. Даже если цепь питания конвертора восстановится, сигнализация будет выдавать сигнал тревоги до тех пор, пока триггер не будет сброшен кнопкой S2*. Катушки L1 и L2 представляют собой 4-5 витков эмалированного провода диаметром 0,5-0,7 мм без каркаса. Настройки сигнализации не требуется.

Сигнализация для спутниковых антенн

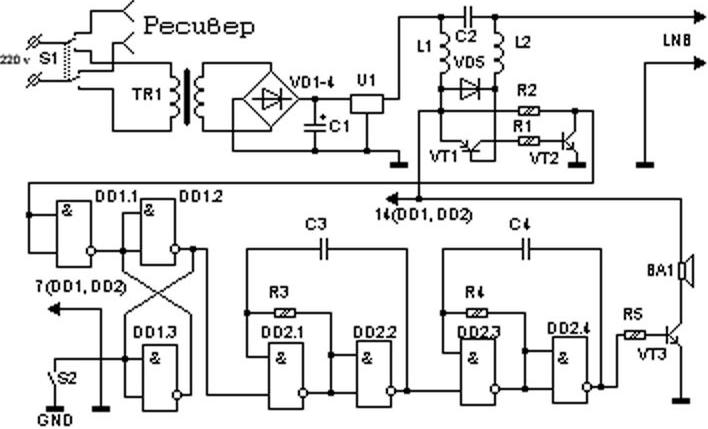

Принципиальная схема (pис 3)



  • S1 - Спаренный переключатель.
  • S2 - Кнопка без фиксации.
  • TR1 - Трансформатор на 12-15V.
  • VD1-4 - КЦ 405
  • VD5 - КД 522Б
  • C1 - 500х25V
  • C2 - 39пф
  • C3 - 0,1мф
  • C4 - 1500пф
  • VT1 - КТ 361Б
  • VT2 - КТ 315А
  • VT3 - КТ 815А
  • U1 - 7812
  • DD1, DD2 - К561ЛА7
  • R1 - 30ком
  • R2 - 10ком
  • R3 - 580ком
  • R4 - 220ком
  • R5 - 5,1ком
  • BA1 - ГД 0,5



  • - Если ночью отключат электричество и снова включат, то сигнализация так же сработает, но после нажатия кнопки “сброса” восстановится охранный режим.





Авторы Артёменко Олег, Ракитин Вечеслав
