Эволюция антенн для усиления сигнала сотовой связи
Эволюция антенн для усиления сигнала сотовой связи

Всю свою историю человечество остро ощущало нехватку связи. Соответственно люди пытались искать различные способы обмена информацией. В прошлом для этого приходилось использовать разного рода примитивные способы, сигнальные костры, барабаны и т.д.

С развитием науки, естественно совершенствовались и технологии, которые применялись для передачи данных. Ну а появление электричества дало возможность соединить между собой удалённые объекты и наладить между ними достаточно устойчивый обмен информацией. Конечно, на тот момент это был огромнейший прорыв, однако главным недостатком являлось то, что местоположение абонента было чётко локализовано.

Первым успехом в области беспроводной связи является открытие совершённое Генрихом Герцем в 1888 году. Он научился обнаруживать электромагнитные радиоволны и систематизировал их понятие. Опираясь именно на это открытие чуть позже Александр Степанович Попов создаст первый прибор для регистрации электрических колебаний или проще говоря первый радиоприёмник.

В 1901 году итальянский изобретатель Гульельмо Маркони изобрёл приёмо-передающее устройство, которое положило начало сотовой связи, однако на тот момент не была доступна возможность передачи голосовых сообщений, вместо этого использовался шифр (точка-тире).

К 1921 году прогресс дошёл до той точки, когда «мобильная» связь стала внедрятся в специальные службы. Так, например, модифицированные радиосистемы устанавливались на полицейские автомобили. На них поступали лишь шифрованные сообщения, которые сообщали полицейским о необходимости связаться с полицейским участком.

Следующим важным событием в развитии сотовой связи стало изобретение транзистора в 1947 году, т.к. это смогло существенно снизить размер мобильных устройств и сделать их более доступными в эксплуатации. Однако первая массовая разработка поступила в коммерческую эксплуатацию в 1956 году. Эта разработка получила название Mobiltelefonsystem А, действовала она только в Стокгольме и Гетеборге, насчитывала она 26 абонентов, однако, в то время это являлось настоящим прорывом. К середине 60-х появилась более продвинутая разработка, которая должна была сменить МТА, однако успеха она не имела. При этом большим прорывом для разработчиков тогда стало снижение массы сотовых аппаратов с 35 до 11 килограмм.

В 1969 году ряд сотовых компаний приступил созданию единой сотовой сети, в планах было применить технологию, при которой номер абонента оставался бы неизменным даже при поездках в другое государство. Всего в разработке оборудования приняли участие более сорока компаний различной направленности, благодаря успешному сотрудничеству получилось весьма быстро произвести разработку линейных коммутаторов и базовых станций. В то же время компанией Ericsson был заключён контракт с Саудовской Аравией. Отчасти благодаря именно таким крупным вливаниям капитала реализация NMT-450 стала возможной.

В 80-е годы большинство телекоммуникационных компаний активно стремились к созданию общеевропейской системы связи. Т.к. на тот момент существовало уже несколько вариантов сотовых сетей, и было нелегко достигнуть определённой договорённости, государственные Телекоммуникационные компании организовали группу GSM. Только после этого получилось достичь некоторых договорённостей, которые в той или иной степени устроили все страны. Именно так возник стандарт GSM, впитавший в себя всё самое лучшее от предшественников. Первая полноценная сеть GSM была запущена только в 1990 году. Изначально услуги сотовой связи являлись очень дорогостоящими и были недоступны основной массе населения, но довольно за короткий промежуток времени цена на сотовые телефоны упала и буквально за год к сети подключились более одного миллиона человек. За следующие двадцать пять лет произошёл неимоверный скачок технологий, в развитии сотовых телефонов к чему это привело можно понять, посмотрев на любой современный смартфон.



Типы антенн применяемых в современной сотовой связи

Панельные антенны

На сегодняшнидень такой тип антенн является наиболее распространённым. Их применяют в качестве секторных антенн, для организации покрытия в определённой зоне. Именно через них обеспечивается отправление сигнала абонентам и соответственно его же получение. Технически антенна представляет собой набор диполей расположенных вертикально в два ряда. Обычно столбцы находятся в левой и правой части антенны, что обеспечивает эффект пространственного горизонтального разнесения. С целью улучшения сигнала возможно применение поляризационного разнесения. Этого можно достигнуть в том случае если сигнал от мобильной станции принимается через две антенны имеющих разную поляризацию диполей.

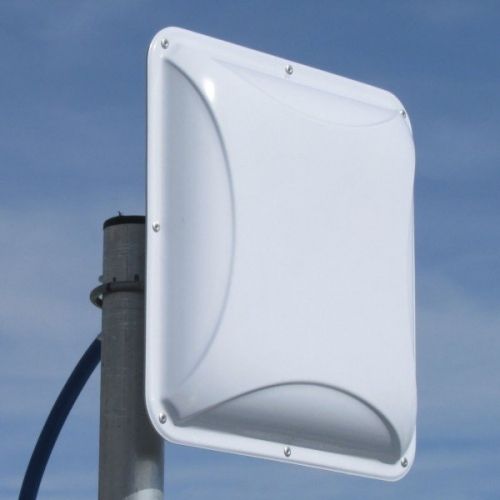

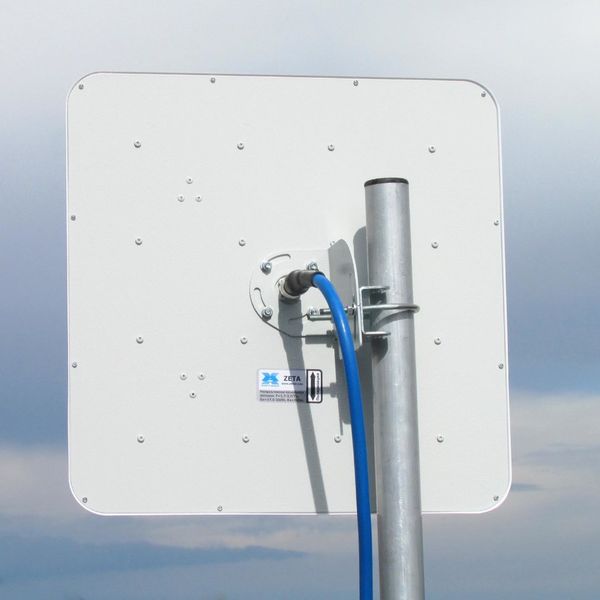

Панельная GSM антенна  Панельная GSM антенна





Всенаправленные антенны

Данный тип антенн применяется несколько реже, однако в некоторых случаях допускается использовать именно их. Основной особенностью является то, что у такой антенны отсутствует приоритетное направление сигнала. Излучение происходит равномерно во все стороны, поэтому антенна обладает круговой диаграммой направленности. На простом языке всенаправленные антенны называют штыревыми, т.к. конструктивно она представляет собой металлический стержень, спрятанный в пластиковый корпус. Встречаются и другие варианты исполнения антенн, однако изменения в конструкции никак не влияют на её функционал.

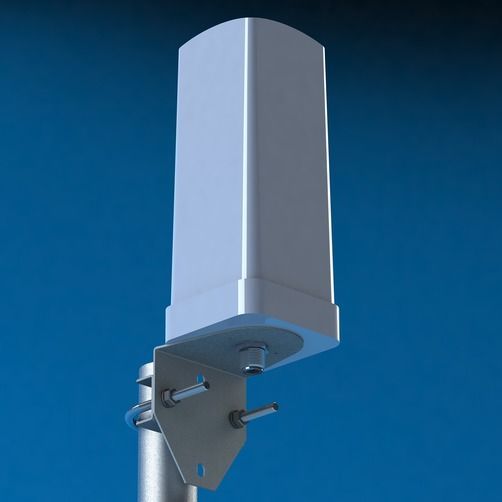

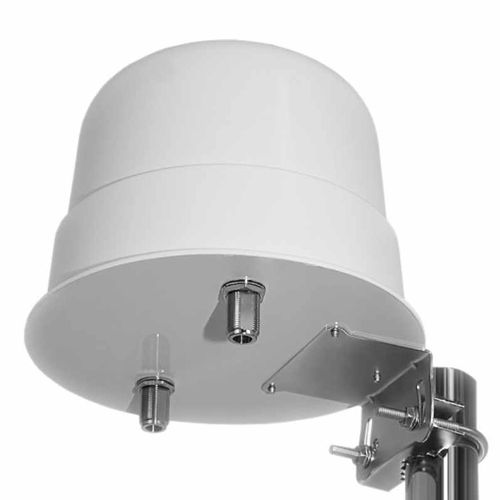

Всенаправленная GSM антенна  Всенаправленная GSM антенна





Параболические антенны

Применяются так же широко, как и панельные антенны. Основной их задачей является создание транспортных каналов для базовых станций. Как правило, их применяют в радиорелейных и спутниковых системах, при этом принцип работы остаётся неизменным. Технически параболическая антенна представляет собой конструкцию из двух основных элементов зеркала параболической формы и излучателя. Принцип работы основывается на том, что попадающие на зеркало лучи фокусируются в одной точке и попадают на приёмник. Ещё одной необычной особенностью параболических антенн является игольчатая диаграмма направленности.

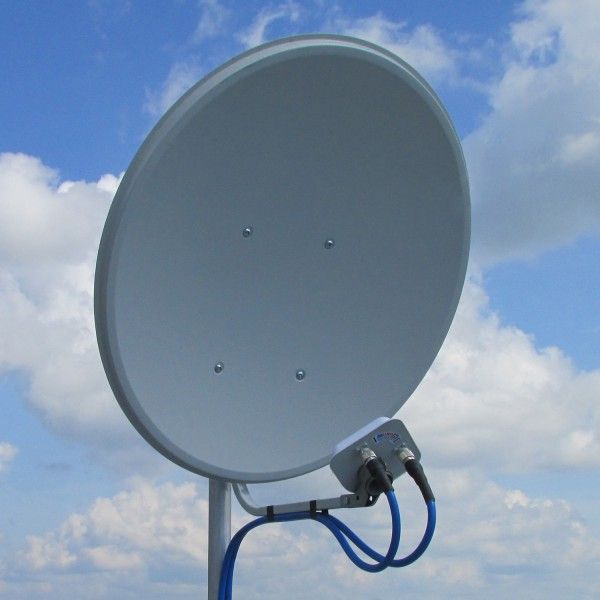

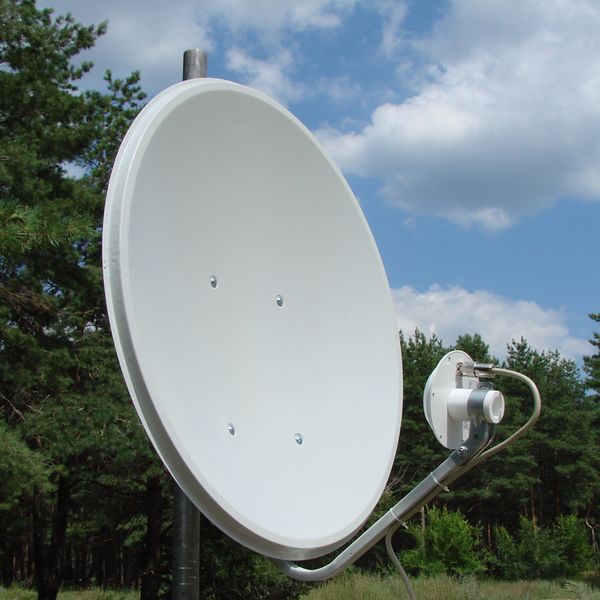

Параболическая (спутниковая) GSM антенны  Параболическая (спутниковая) GSM антенны





Компания Satworld поможет подобрать и установить правильную GSM антенну подходящую именно для Вас!
