Как и USB, HDMI имеет несколько различных типов разъемов и портов. Тип A является стандартным. Трапециевидный порт с двумя рядами контактов, верхним и нижним, насчитывает 19 контактов. Его можно встретить везде - от игровых консолей до серверов видеонаблюдения и телевизоров.
Типы HDMI разъемов:
- Тип B, Dual-Link. Такой же высоты, но вдвое длиннее, чем тип A, не используется ни в одном продукте.
- Тип C, mini HDMI. Уменьшенная версия оригинального порта предназначена для портативных устройств, например ноутбуков.
- Тип-D, micro HDMI. Даже уменьшенная версия выглядит как мини-штекер USB. Он используется в GoPros и ультрапортативных компьютерах размером с Macbook Air (например, Asus eeePC или различных «ультрабуках» на Windows).

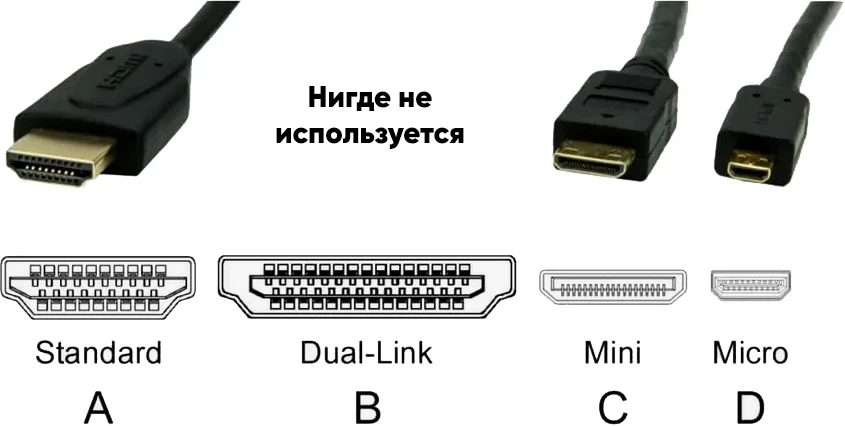

Виды HDMI разъемов
Все порты HDMI (кроме двойного типа B) имеют в общей сложности 19 контактов. Первые восемь предназначены для передачи данных, а остальные - для питания, часов и дополнительных функций. Это означает, что самые базовые функции передачи видео могут выполняться всего пятью контактами. MHL, или Mobile HD Link, - это способ подключения HDMI-разъема к micro USB. При этом количество проводов сводится к абсолютному минимуму: одна полоса данных и одна шина для всего остального.
Чтобы не утомлять вас еще одной схемой назначения выводов, сравните ее с количеством функциональных блоков и линий в мощном чипе HDMI-передатчика.
Переход от микро-USB к HDMI с поддержкой MHL, источник изображения: wikipedia.org
Это подводит нас к пониманию стандартов HDMI, поскольку они отличаются не только разрешением несжатого видео, но и всеми дополнительными функциями. HDMI имеет такую же запутанную схему наименования категорий кабелей, как и USB: «Высокоскоростной» и вплоть до «Премиум высокоскоростной с Ethernet». Я не рекомендую их использовать, так как смотреть только на номер стандарта HDMI гораздо проще. Второе предостережение - не покупайте оборудование или кабели с версией HDMI менее 1.4, поскольку она уже слишком устарела и ограничена.
Функциональная блок-схема для Analog Devices ADV7511, источник изображения: analog.com
Версии HDMI:
- HDMI 1.4 подходит для видео FullHD с необходимыми ARC и CEC (в посте о функциях HDMI).
- HDMI 2.0 даёт 4K с некоторыми ограничениями, а именно: нет 5K или сверхширокого 2160p при 60 к/с и нет 4K 60 к/с с динамическим HDR. HDMI 2.0 имеет несколько отличных функций, но не все они доступны одновременно.
- HDMI 2.1 не жалеет средств и обеспечивает все мыслимое качество, поскольку его пропускная способность в три раза выше, чем у предыдущей основной версии стандарта: 8K 60Hz, 4K 120 Hz? HDR, Dolby Vision и т.п..
Так в чем же разница между кабелями, если все они имеют одинаковое количество проводников и пластиковую оболочку? Все просто: дело в материалах, соответствии спецификациям и наличии накладных расходов.
Прежде всего, мы должны быть уверены, что все контакты соединены с проводами. Это не шутка и не преувеличение. Правильнее всего проверить их кабельным тестером. Но обычно проще проверить все дополнительные функции, которые перечисляют производители, а затем зайти в Википедию и проверить, все ли пары используются для этих функций. Если производитель сокращает расходы или делает более тонкий кабель, с которым «легче работать», это может быть тревожным сигналом и признаком того, что используется меньше проводов. Стандарт HDMI определяет передачу видео, а не все дополнительные функции, поэтому некоторые провода могут отсутствовать в кабеле.
Далее, толщина проводника. В домашних условиях измерить ее невозможно, поэтому совет один: выбирайте более толстый кабель, поскольку он, как мы надеемся, имеет более толстые жилы, более надежную изоляцию и надлежащее экранирование. Кроме того, с точки зрения соответствия требованиям спецификации, более толстый кабель дает больше слабины производителю. Провода обычно имеют жилу 28, 26 или 24AWG для кабелей разной длины, но это число не всегда указано на коробке или на сайте. Помните, что длинные кабели должны быть толще, чем короткие. Кстати, именно так обстоит дело при покупке удлинителей HDMI по витой паре. Поскольку кабели HDMI становятся все длиннее, толще и экспоненциально дороже для поддержания того же качества видео, Ethernet-кабели могут решить эту проблему.
HDMI удлинитель по витой паре Dr.HD
Рекомендуется выбирать более короткие кабели, от 6 до 10 футов, поскольку процент неисправных кабелей выше в диапазоне от 10 до 20 футов. Разница в цене между высококачественными фирменными и обычными OEM-кабелями длиной 15 футов не позволяет обычному потребителю сделать выбор в пользу более качественного варианта.
Канадские компьютерные энтузиасты из компании LTT провели испытания и выяснили, что никакие другие ухищрения не имеют значения. В частности, они доказали на большом количестве кабелей, что такие, казалось бы, важные вещи, как позолота разъемов или использование посеребренных проводов, не оказывают существенного влияния на результаты. Несколько сотен долларов за особо тонкие провода не влияют на качество видео, только на восприятие пользователя.
Подведем итог
- Все порты HDMI дают одинаковое качество, с учетом поддержки того или иного стандарта
- Тонкие и круглые кабели HDMI более надежны, чем плоские или тонкие. То же самое касается и штекеров: всегда лучше использовать обычные прямые разъемы, чем угловые под 90 градусов.
- Хорошее эмпирическое правило - рассматривать номера версий HDMI 1.4, 2.0 и 2.1 как соответствующие разрешения: 1080p 60Hz, 4K 30Hz и 4K 60Hz.
- Чем больше фактических функций HDMI указано в списке, тем лучше.
- Старайтесь выбирать кабели длиной до 3 метров. Это гарантирует полую поддержку всех спецификаций HDMI.
По материалам teardownit.com
