Это не статья, а, скорее, пояснительная таблица для неопытных пользователей и новичков.
Итак, Вы решили установить у себя комплект спутникового телевидения или спутникового интернета. Нашли интересующие Вас каналы и спутники, но вот беда - при взгляде на зону покрытия спутника Вы не понимаете каким диаметром должна быть тарелка для приема этого (этих) спутников.
Хорошо, когда карта зоны покрытия спутника выглядит так:
Здесь все понятно: четко выделены зоны и обозначены соответствующие им диаметры тарелок.

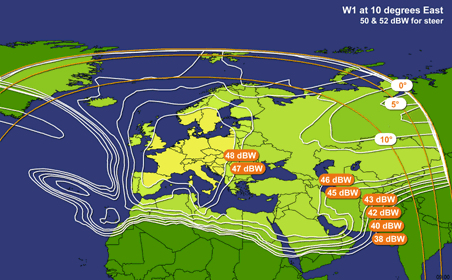

Но как быть, если Вы, будучи новичком, видите вот такую, часто встречающуюся картинку:
Что это за цифры и как их сопоставить с диаметром антенны, Вы, конечно же, не знаете. Вот именно для Вас и сделана такая вот специально обученная табличка:)
Чтобы не забивать голову большим количеством технической информации, скажу только, что EIRP (dBW) - это уровень сигнала, измеряющийся в Децибелах. Ну и, понятное дело, чем слабее сигнал - тем больше по диаметру должна быть спутниковая антенна.
А вот и сама таблица соотношений:
| EIRP (dBW) | Диаметр тарелки (см) |
|---|---|
| 64 | 22 |
| 63 | 24 |
| 62 | 26 |
| 61 | 28 |
| 60 | 30 |
| 59 | 32 |
| 58 | 34 |
| 57 | 36 |
| 56 | 38 |
| 55 | 40 |
| 54 | 45 |
| 53 | 50 |
| 52 | 50 |
| 51 | 55 |
| 50 | 60 |
| 49 | 60 |
| 48 | 60 |
| 47 | 75 |
| 46 | 80 |
| 45 | 90 |
| 44 | 90 |
| 43 | 100 |
| 42 | 110 |
| 41 | 120 |
| 40 | 120 |
| 39 | 135 |
| 38 | 150 |
| 37 | 180 |
| 36 | 240 |
| 35 | 300 |
P.S. Данная табличка предначена для конверторов 0,6 - 0,3dB.
