Extended Display Identification Data (EDID) является паспортом устройств отображения (мониторов, ТВ-панелей, проекторов и т.п.). Он содержит базовую информацию об устройстве и его возможностях, включая информацию о производителе, максимальном размере изображения, цветовых характеристиках, границах частотного диапазона, а также строках, содержащих название монитора и серийный номер.

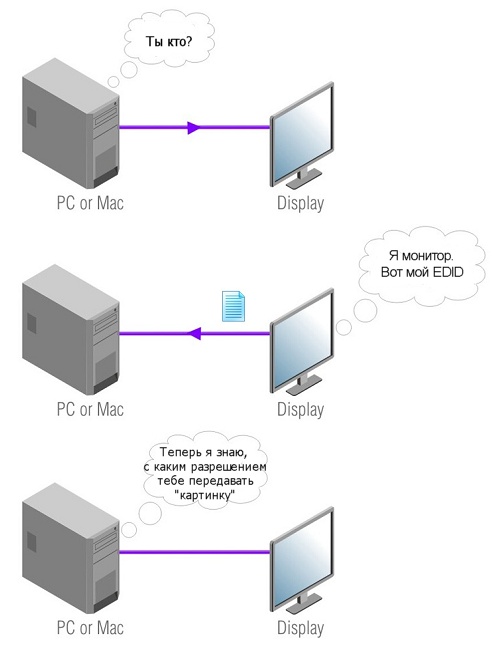

При подключении компьютера к монитору, видеокарта считывает EDID, чтобы определить характеристики монитора. После того, как данные получены, видеокарта вносит необходимые коррективы, чтобы «картинка» отображалась правильно.

Видеокарта может принять и прочитать только один EDID с подключенного дисплея. Кроме того, видеокарта может транслировать только одно видео разрешение и один тип аудио формата для подключенного дисплея.

edid переключатели в hdmi оборудовании


По такому же принципу работают все современные мультимедийные источники: спутниковые приставки, медиаплееры, игровые консоли, Blu-Ray плеер, DVD и т.д. Все они запрашивают EDID у подключенного устройства отображения, перед тем как транслировать «картинку».

Когда это прямое соединение PC — дисплей или медиаплеер — телевизор, то проблем, как правило, не возникает. Но когда мы используем современное коммутационное HDMI оборудование (сплиттеры, свитчи, удлинители, матрицы и т.п.), то могут возникнуть различные нюансы.

В этом случае дополнительное преимущество будут иметь устройства, имеющие ручные EDID переключатели.

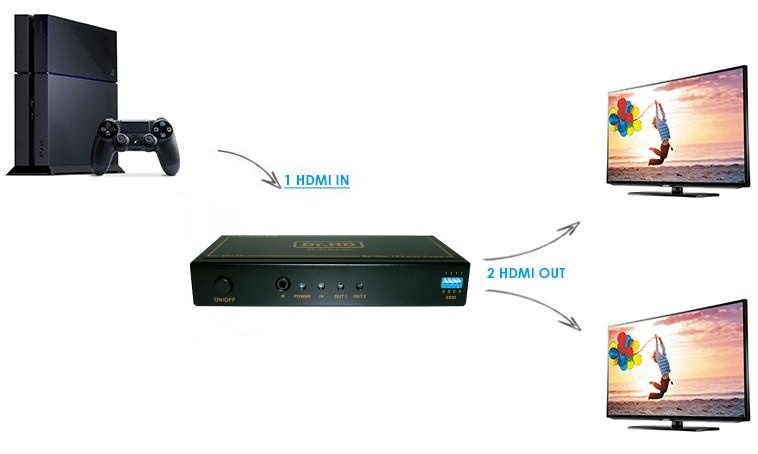

Попробуем на примере сплиттера Dr.HD SP 124 SLA Plus разобрать несколько ситуаций с использованием EDID переключателя.

drhd-sp124-sla-plus



Общие проблемы, с которыми пользователь может столкнуться при использовании HDMI сплиттера:

1. Нет видео на одном или всех устройствах отображения

2. Нет звука на одном или всех устройствах отображения



Эти симптомы обычно возникают из-за несовместимости видео разрешений или аудио форматов телевизоров/проекторов, подключенных к сплиттеру.

Конкретное устройство - Dr.HD SP 124 SLA Plus - может работать в двух основных режимах: автоматическом и ручном.



Автоматический режим работы EDID

Auto Compare HDMI OUT EDID - Автоматическое сравнение EDID на всех устройствах отображения. (На устройствах с возможностью ручного выбора EDID режимов dip переключатели находятся в режиме 1111).

В данном режиме сплиттер опрашивает EDID данные от каждого подключенного устройствах отображения и создает новый EDID, с наиболее высоким общим видео разрешением и общим поддерживаемым аудио форматом. Этот новый EDID отправляется обратно источнику видео. И он уже транслирует «картинку» с разрешением, которое поддерживается всеми устройствами отображения.

Если общих EDID данных недостаточно или они отсутствуют, то для обеспечения совместимости необходимо выставить EDID вручную.



Ручной выбор EDID

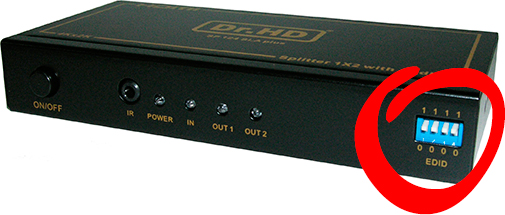

В сплиттере Dr.HD SP 124 SLA Plus можно выбрать более десятка режимов EDID, в зависимости от задачи. Для этого на корпусе устройства предусмотрен dip переключатель.



dip-edid



Случай 1. Современный 3D телевизор и HD монитор. Источник видео — 3D видеоролик. Картинку нужно вывести на оба устройства.

1080p, 2CH AUDIO (положение dip переключателей 0001)

В данном режиме сплиттер сообщит источнику видео, что он поддерживает видео разрешение 1080p, и на оба устройствах отображения будет транслироваться картинка с одинаковым разрешением 1080p.



Случай 2. Современный 3D телевизор и HD монитор. Источник видео — 3D видеоролик. Картинку нужно вывести в 3D формате, на то устройство, которое его поддерживает.

3D, 1080p, 2CH AUDIO (положение dip переключателей 0111)

В данном режиме сплиттер сообщит источнику видео, что он поддерживает видео разрешение 3D, в результате только телевизор будет отображать картинку в формате 3D. На мониторе не будет изображения, т.к. он не поддерживает 3D.



Случай 3.Современный HD телевизор и AV ресивер. Источник видео — HD видеоролик, звук DOLBY/DTS5.1 . Картинку нужно вывести в HD формате, звук DTS5.1 подать на AV ресивер.

1080p, DOLBY/DTS 5.1 (положение dip переключателей 0010)

В данном режиме сплиттер сообщит источнику видео, что он поддерживает видео разрешение 1080p и звук DOLBY/DTS 5.1, в результате телевизор будет отображать картинку в формате 1080p, а на AV ресивер будет подаваться звук DTS 5.1.

Ну и так далее... Все режимы работы смотрите чуть ниже.



Режимы работы ручного EDID переключателя

0 0 0 0 - Настройки EDID от HDMI источника OUT1

0 0 0 1 - 1080p, 2CH AUDIO

0 0 1 0 - 1080p, DOLBY/DTS 5.1

0 0 1 1 - 1080p, HD AUDIO

0 1 0 0 - 1080i, 2CH AUDIO

0 1 0 1 - 1080i, DOLBY/DTS 5.1

0 1 1 0 - 1080i, HD AUDIO

0 1 1 1 - 3D,1080p, 2CH AUDIO

1 0 0 0 - 3D, 1080p,DOLBY/DTS 5.1

1 0 0 1 - 3D,1080p, HD AUDIO

1 0 1 0 - 4Kx2K, 2CH AUDIO

1 0 1 1 - 4Kx2K, DOLBY/DTS 5.1

1 1 0 0 - 4Kx2K, HD AUDIO

1 1 0 1 - 1080p, 2CH AUDIO

1 1 1 0 - 1080p, 2CH AUDIO

1 1 1 1 - Автоматическое сравнение EDID на всех устройствах отображения





HDMI сплиттер с EDID переключателем как устройство согласования

Но чаще на практике возникают проблемы, если источником видео является компьютер PC или Mac.

Дело в том, что в видеокартах используются «компьютерные» видео разрешения (800x600, 1024x768, 1280x960, 1280x1024, 1680x1050 и т.д.), а большинство HDMI оборудования поддерживает работу со стандартным видео разрешением 480i/576i/480p/576p/720p/1080i/1080p/2160p.

В таком случае сплиттер Dr.HD SP 124 SLA Plus может выступать в качестве устройства согласования - EDID эмулятора.

drhd-sp124-sla-plus-2

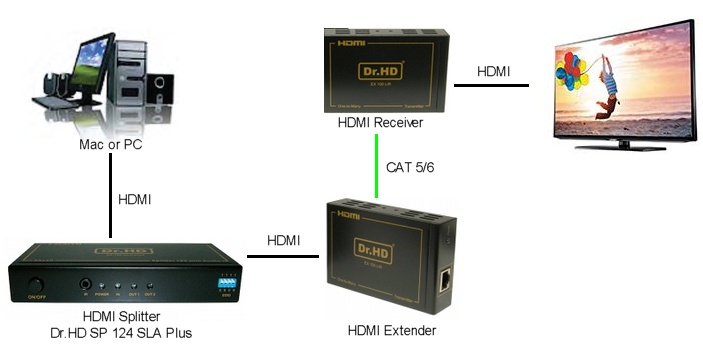

Предположим, что с видеокарты компьютера «картинку» нужно передать через HDMI удлинитель по витой паре на телевизор.

В случае, когда сплиттер отсутствует, видеокарта запрашивает EDID у HDMI удлинителя.

Случай 1. Если используется модель, построенная на технологии HDBase-T (Dr.HD EX 100 BTR, Dr.HD EX 100SHK и т.п.), здесь вопросов не возникает. Видеокарта видит телевизор напрямую, как если бы они были соединены HDMI кабелем .



Случай 2. Если используется модель со встроенным EDID переключателем (Dr.HD EX 50 LIR), здесь также вопросов не возникает. Выбираем подходящий режим EDID, который согласовывает видеокарту с HDMI удлинителем.



Случай 3. Если используется модель, которая не использует технологию HDBase-T или отсутствует встроенный EDID переключатель, видеокарта не находит общего подходящего режима работы с HDMI удлинителем. В результате чего «картинка» передается с большими искажениями или не передается вовсе.

В этом случае требуется установить сплиттер Dr.HD SP 124 SLA Plus (или подобный) между видеокартой и HDMI удлинителем и выбрать режим 1080p, 2CH AUDIO (положение dip переключателей 0001).

В данном режиме сплиттер сообщит видеокарте, что он поддерживает видео разрешение 1080p, и на HDMI удлинитель будет транслироваться «картинка» с разрешением 1080p, которая в итоге отобразится на телевизоре.



Рекомендации по подключению

При коммутации HDMI оборудования рекомендуем соблюдать следующую последовательность включения оборудования:

  1. Устройства отображения (мониторы, телевизоры, проекторы и т.п.)
  2. HDMI оборудование (сплиттеры, свитчи, удлинители, матрицы и т.п.)
  3. Мультимедийный источник (спутниковые приставки, медиаплееры, игровые консоли, Blu-Ray плеер, DVD и т.п.)



В некоторых случаях может потребоваться перезагрузка видео источника.

Таким образом, сплиттер Dr.HD со встроенным EDID переключателем помогут решить часто встречающуюся проблему, когда «картинка» некорректно или совсем не передается от компьютера PC или Mac, Apple TV и прочих устройств.
