Расчет мультифида

19.02.2009 Автор: Administrator

Для расчета и установки мультифида (держателя дополнительного конвертора) необходимо знать координаты своего города, которые Вы сможете найти в любом поисковике, инженерный калькулятор, фокусное расстояние тарелки (расстояние от центра конвертора до центра тарелки) и программа Satellite Antenna Alignment.

Расчитаем мультифид на примере Ростова-на-Дону. Координаты города: 47°16' с.ш. 39°43' в.д.

Смещение конверторов в мультифиде по горизонтали и по вертикали точно рассчитывается по формуле:

А = F * sin(a),

Где F – Фокусное расстояние, a – Модуль разности азимутов и углов места (возвышения).

В примере используется тарелка диаметром 600 мм с фокусным расстоянием 300 мм.

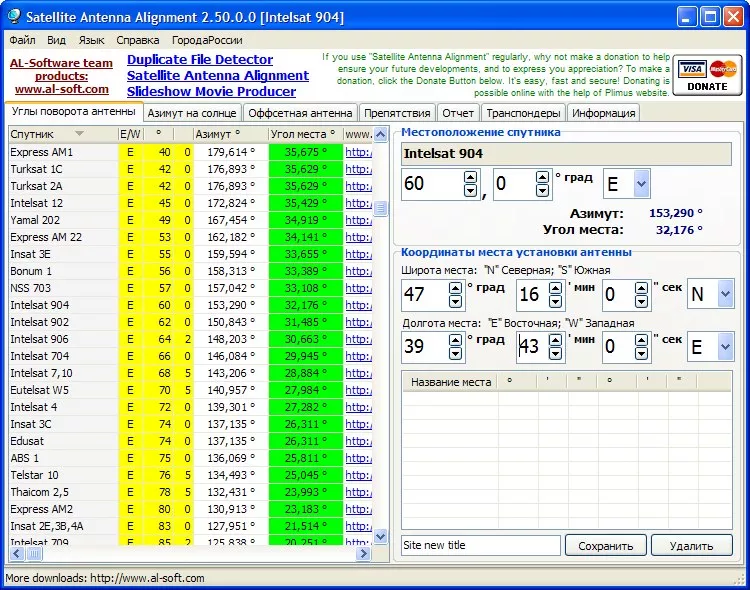

Запускаем программу Satellite Antenna Alignment, выбираем настроенный уже спутник. В нашем случае это IntelSat 904 (60E). И вводим в соответствующие поля наши координаты:

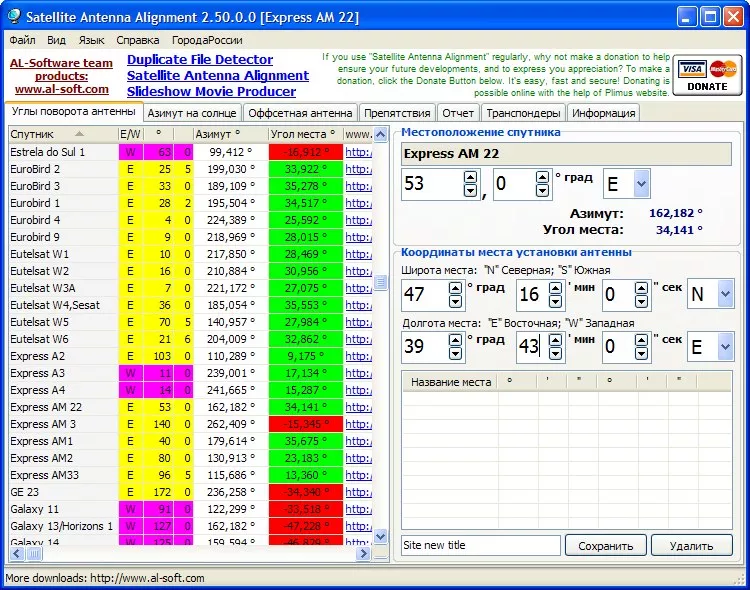

Теперь мы знаем азимут и угол места (возвышения) спутника IntelSat 904 (60E). Далее выбираем второй спутник, например Express AM22 (53E), и проделываем то же самое:



Теперь Мы знаем азимут и угол места (возвышения) спутника Express AM22 (53E).

Посчитаем смещение по горизонтали (разность азимутов):

162,182 - 153,29 = 8,892

Вычислим синус разности азимутов:

sin (8,892) = 0,155

Умножим полученное число на фокусное расстояние и получим смещение (расстояние между центрами облучателей конверторов) второго конвертора относительно основного:

300 * 0,155 = 46,5 (мм)

Рассчитаем смещение по высоте:

sin ( 34,141 - 32,176) * 300 = 10,29 (мм)

По этим данным можно сделать следующий вывод: если антенна настроена на спутник IntelSat 904 (60Е), то конвертор для Express AM22 (53Е), находящийся на мультифиде должен располагаться правее на 46,5 мм (если смотреть на тарелку со спутника), и ниже на 10,29 мм.
